Gryphon Sound

Звуковая система для БК.

Подключается в разъем "УП" на задней стенке БК.
Звуковая система является модульным устройством, состоящим из переходника и модулей, определяющих функционал системы.

На данный момент спроектированы следующие модули:

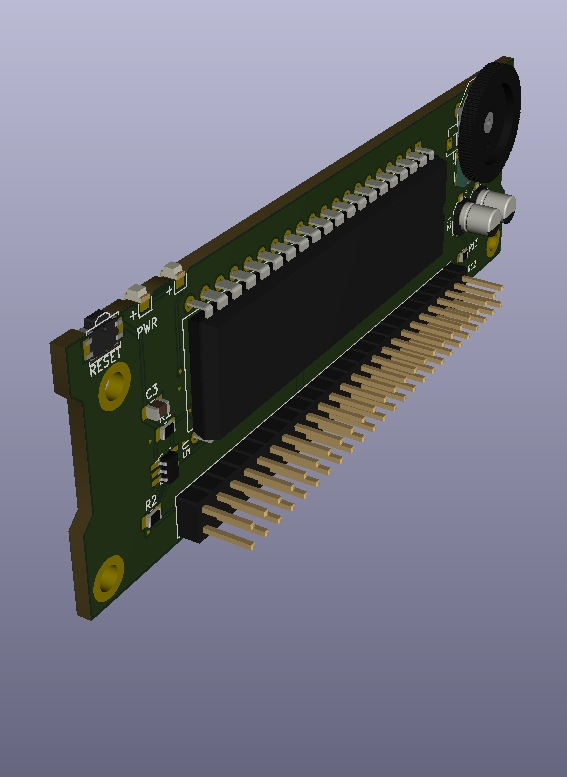

AY - содержит синтезатор AY-3-8910. Может быть подключено два таких модуля (на модуле перемычка задает 1 или 2 модуль)

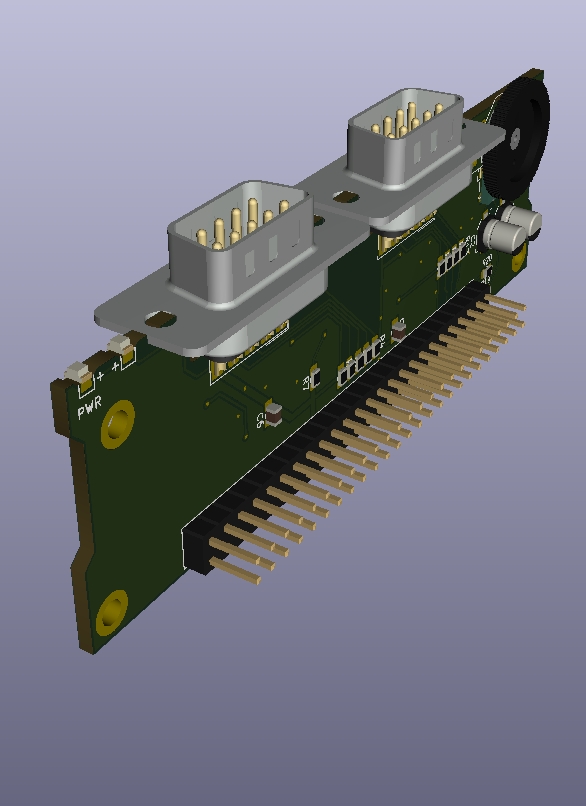

JoyVox - содержит стерео ЦАП и позволяет подключить два геймпада стандарта Sega

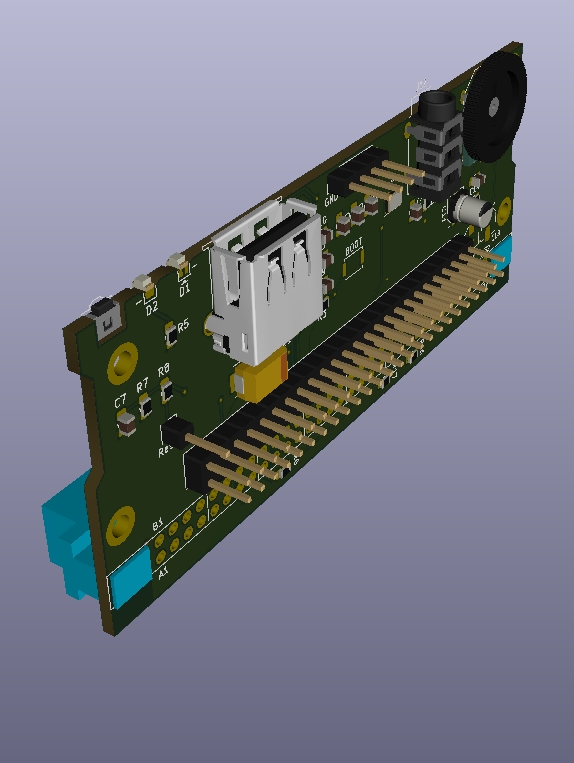

Управляющий - обеспечивает переключение/выбор устройств (требуется если одновременно установлены и AY и JoyVox), подключение USB мыши и геймпада, выходной усилитель, проходной разъем УП, автоматическое подключение AY/Covox

Также в дальнейшем предполагается разработать модульный корпус для устройства.

Использование 2 x AY-3-8910

Обращение к 2 AY совместимо со стандартным AY на порту УП, что позволяет использовать его как в новых, так и в старых программах.

1. Запись слова в порт 0177714
- младший байт (биты 0-7) содержит инверсный номер регистра AY
- биты 14 и 15 выбор AY: установка бита в "1" ОТКЛЮЧАЕТ запись в соответствующую AY. Бит 14 отключает AY1, бит 15 - AY2. Таким образом (восьмеричное) 100ххх - играет AY1; 040ххх - AY2; 000ххх - запись в обе AY одновременно

2. Запись байта в порт 0177714
- данные для выбранного регистра AY

Так же при наличии модуля управления возможно обращение к AY по стандарту Turbo Sound

Аппаратно номер модуля 1/2 задается перемычкой "ID" на плате модуля.

Подключение к БК

- Если у вас есть Gryphon-MPI установите джампер в положение БК 11, если нет - в соответствии с вашей моделью БК

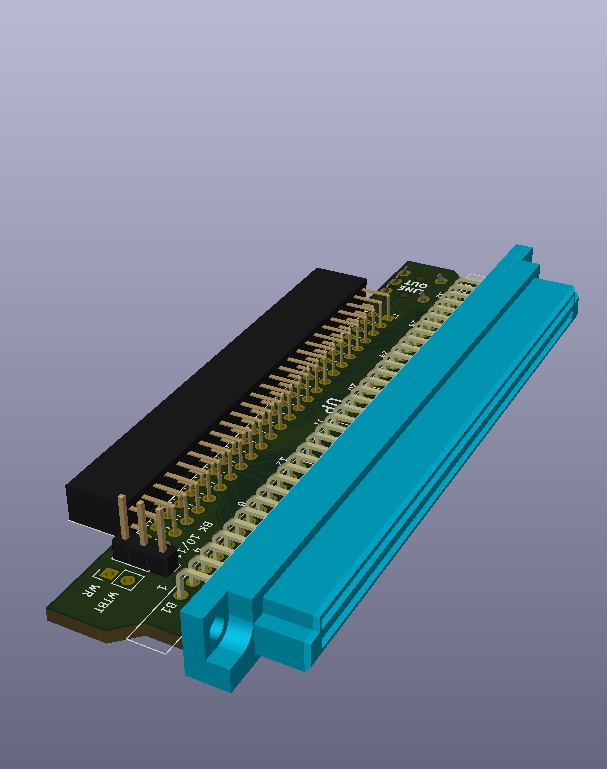

- Установите переходник в разъем УП
- Подключите сигналы WR и WTBT либо к контроллеру Gryphon-MPI (PE2, PE4), либо к плате БК (WTBT разъем МПИ контакт B11; WR - БK0011М D15.11, БК0010 D15.23)

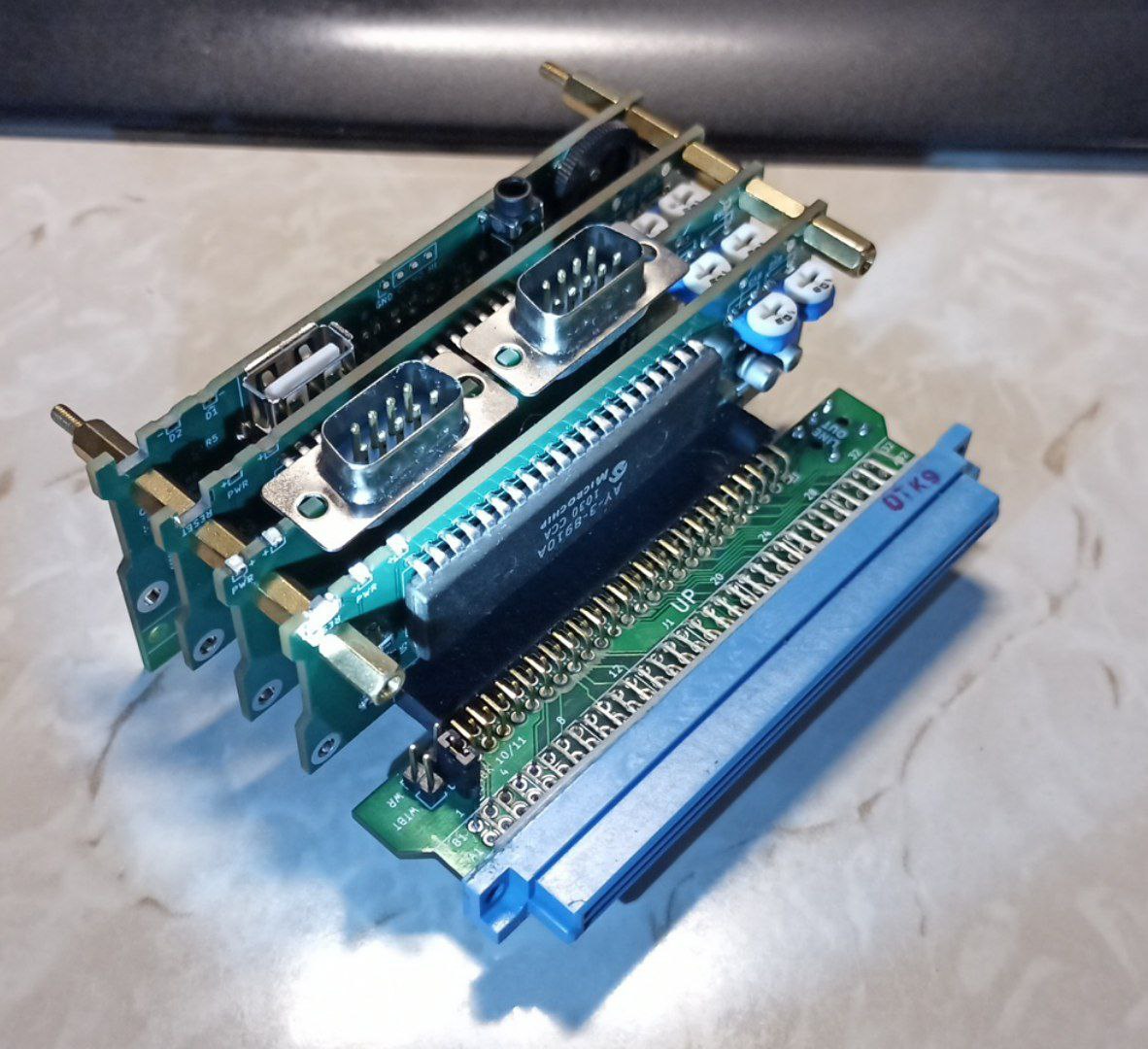

- Установите нужные модули расширения. Между модулями не забывайте навинчивать стойки. Предполагаемый порядок модулей: AY1, JoyVox, AY2, Control

Геймпады

Проводные:
[проверен - годный] 16-битная 9-контактная портативная игровая мини-консоль, эргономичный игровой контроллер белого цвета для мобильного геймпада Sega pubg, маленький размер и легкий
NEW Game controller for SEGA Genesis for 16 bit handle Gamepad for MD Game Accessories Bring turbo and slow function fast ship

Беспроводные (ожидается тестирование):
New 8Bitdo Retro Mini Bluetooth Classic Editio Receiver Wireless Adapter for Original Mega Drive Sega Genesis Switch PS4 SNES
DATA FROG Wireless Game Controller For PS4 Bluetooth-compatible Vibration Gamepad For PS4 Slim/Pro Console Game Joysticks For PC
