Контроллер "Gryphon-MPI" предназначен для удобной загрузки/запуска программ на компьютерах БК0010-х и БК0011М, расширения возможностей БК, является инструментом для диагностики и ремонта.

Эмулирует: ПЗУ 1801РЕ2, блок МСТД, контроллеры АльтПро СМК-512 и А-16 (доп. ОЗУ, дисковод, жесткий диск), блок ИРПС (сеть, модем)

Предназначен для БК 0010(-01), БК 0011М и новодельных, подключается в разъем "МПИ" на задней стенке БК.

Технически контроллер является системой-супервизором, которая отслеживает и контролирует работу БК, загружает и подготавливает БК к работе, эмулирует переферийные устройства.

Конструктивно контроллер выполнен в двух вариантах: модульный контроллер из нескольких плат и одноплатная версия.

В данный момент обе версии имеют одинаковый основной функционал.

Отличия:

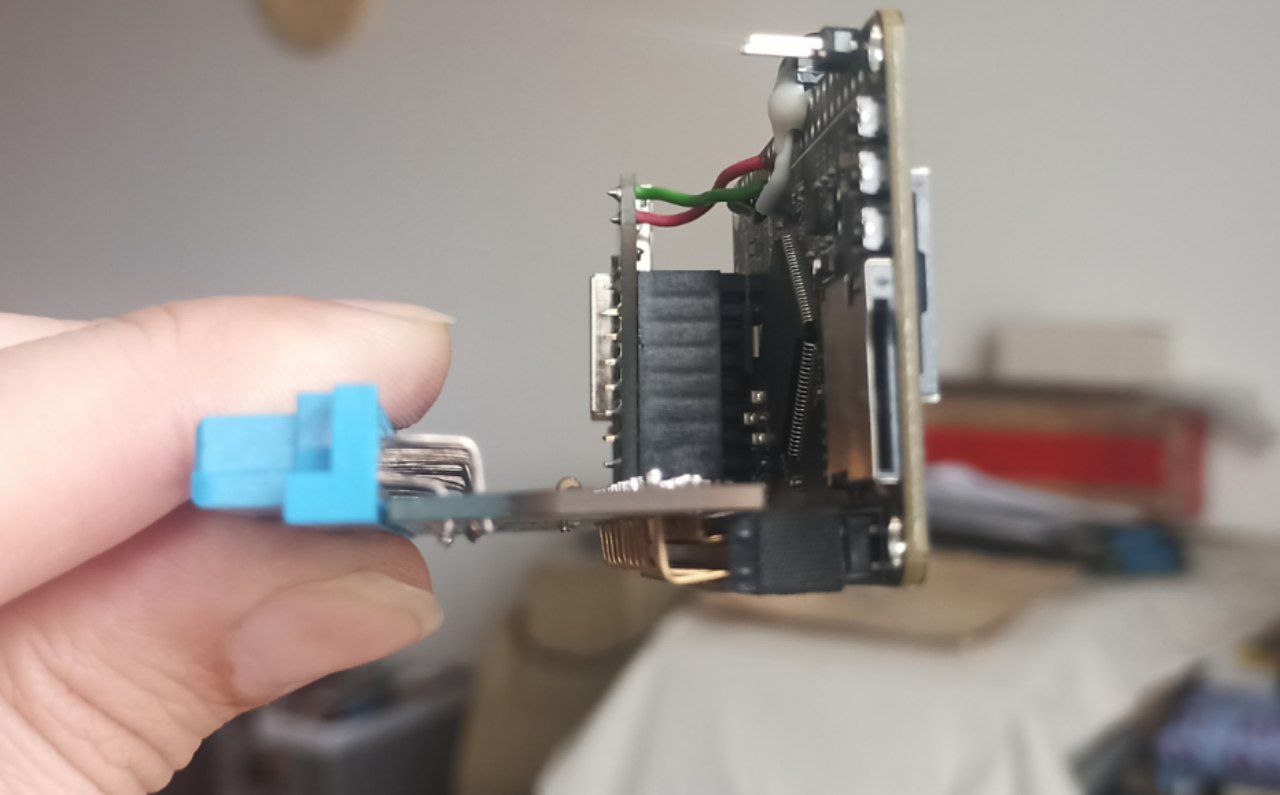

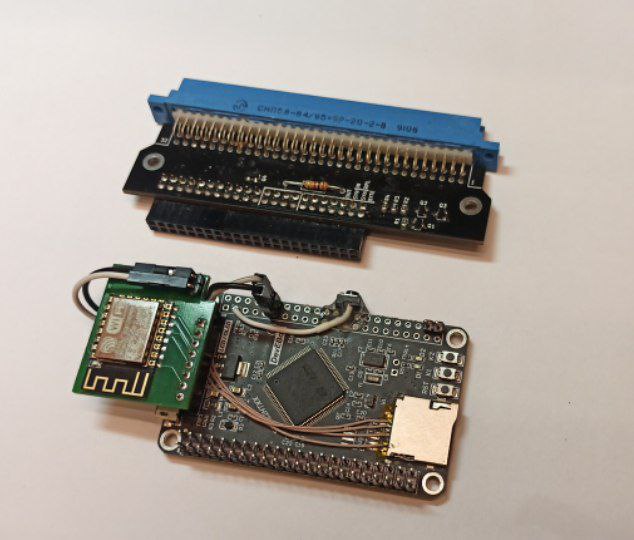

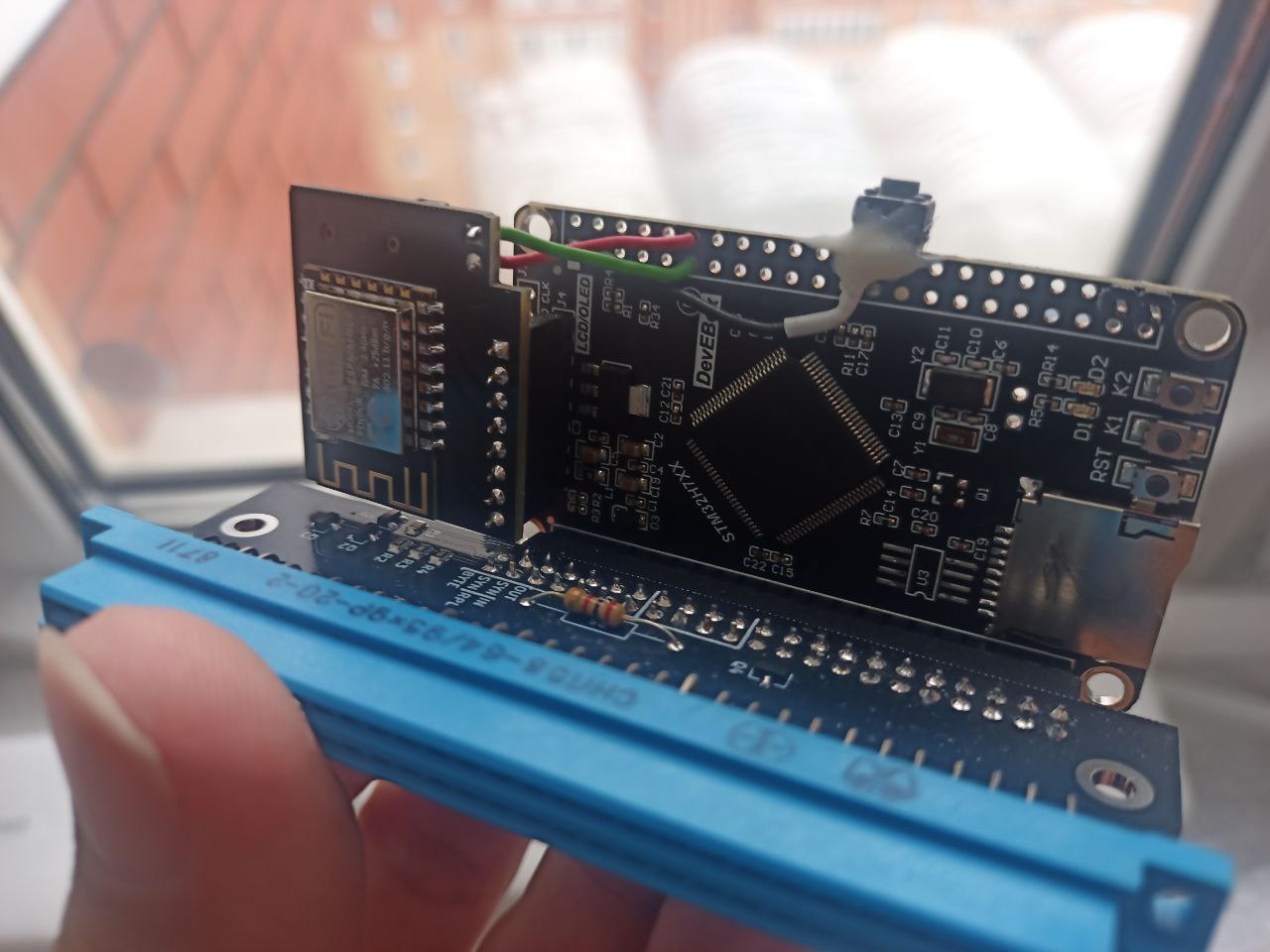

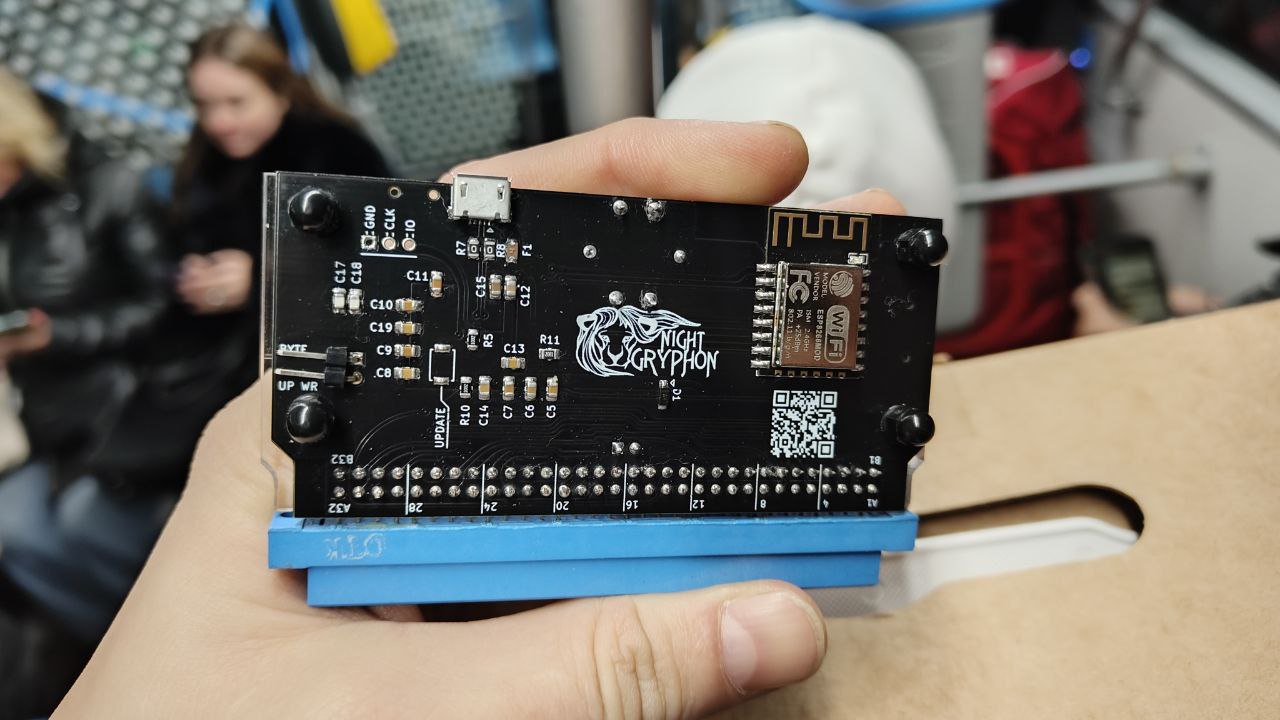

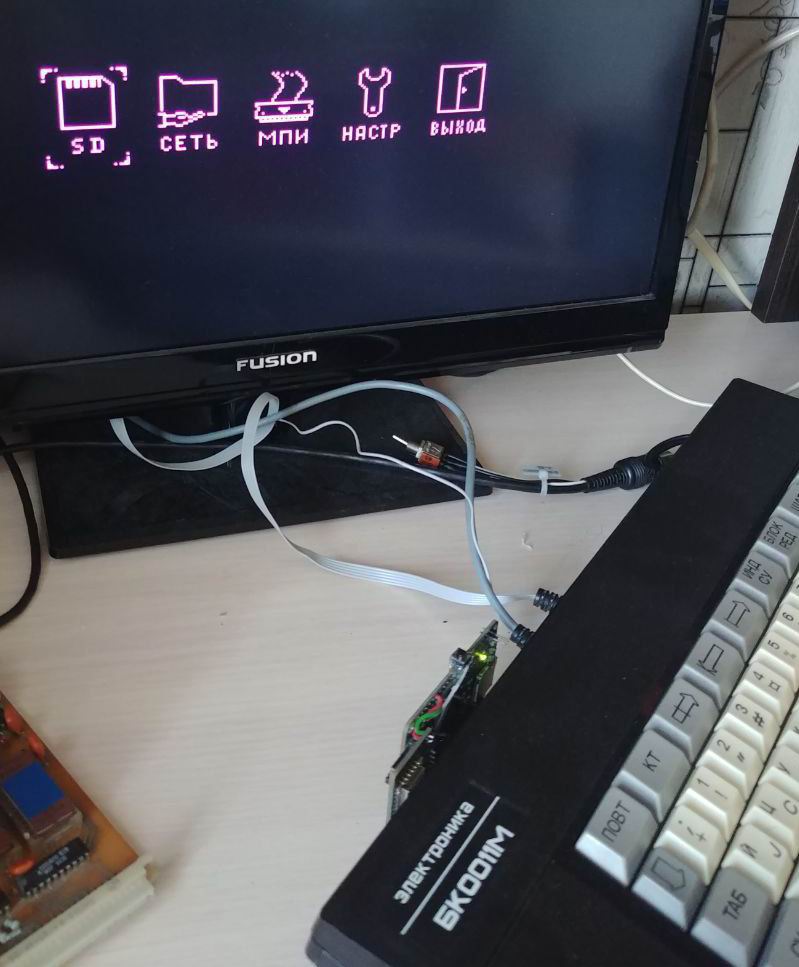

• компоновка: одноплатный - единое более законченное устройство; двухплатный - адаптер и контроллер стыкуются буквой "Г", разработческая версия, без корпуса.

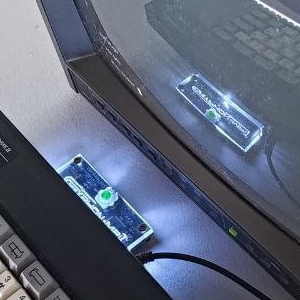

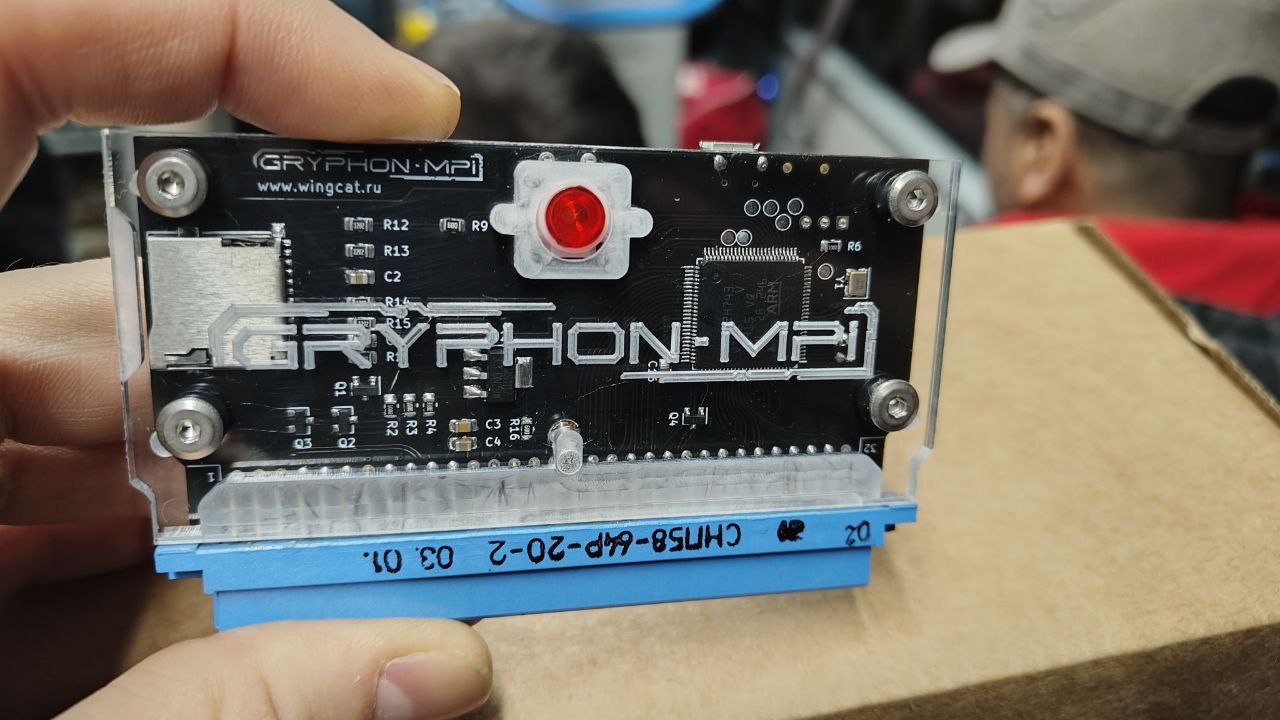

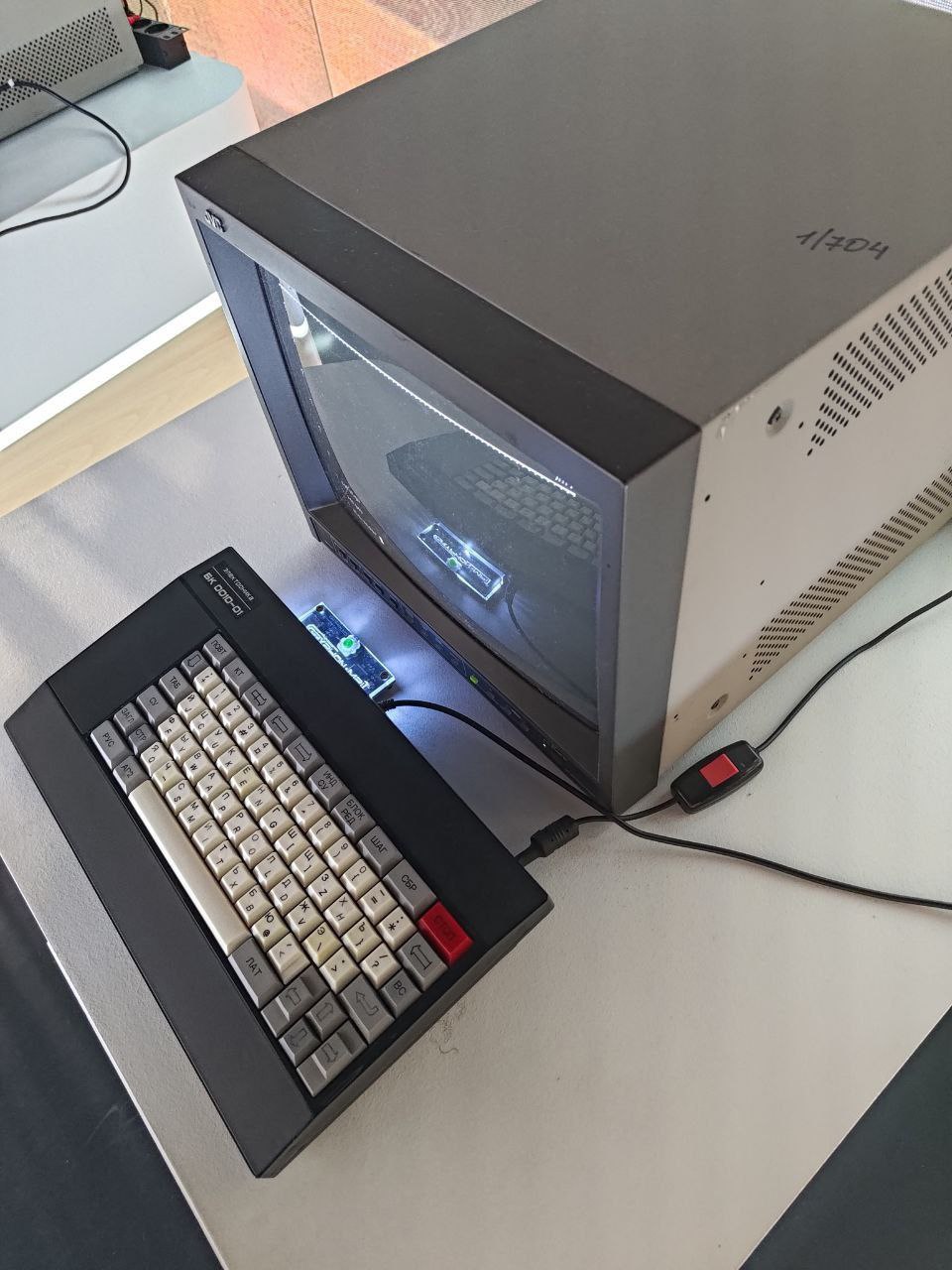

• корпус: одноплатный контроллер имеет корпус (акриловая крышка со светящимся логотипом и ножки), двухплатная версия не имеет корпуса, однако есть набросок для 3Д печати (требует доработки)
• к модульному "двухплатному" контроллеру возможно подключить дополнительный дисплей и энкодер для ремонтных меню (полезно тем кто ремонтирует БК)
• "двухплатную" версию легче аппаратно модифицировать если это потребуется, позволит в будущем расширять функционал контроллера.

Функции контроллера
--------------

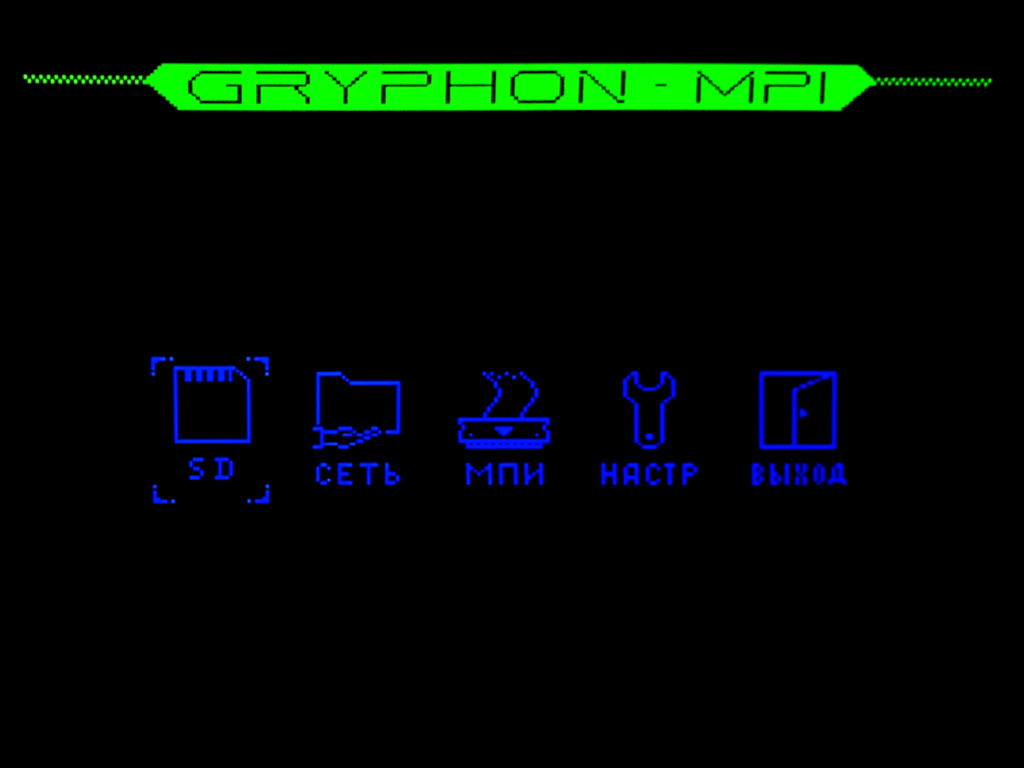

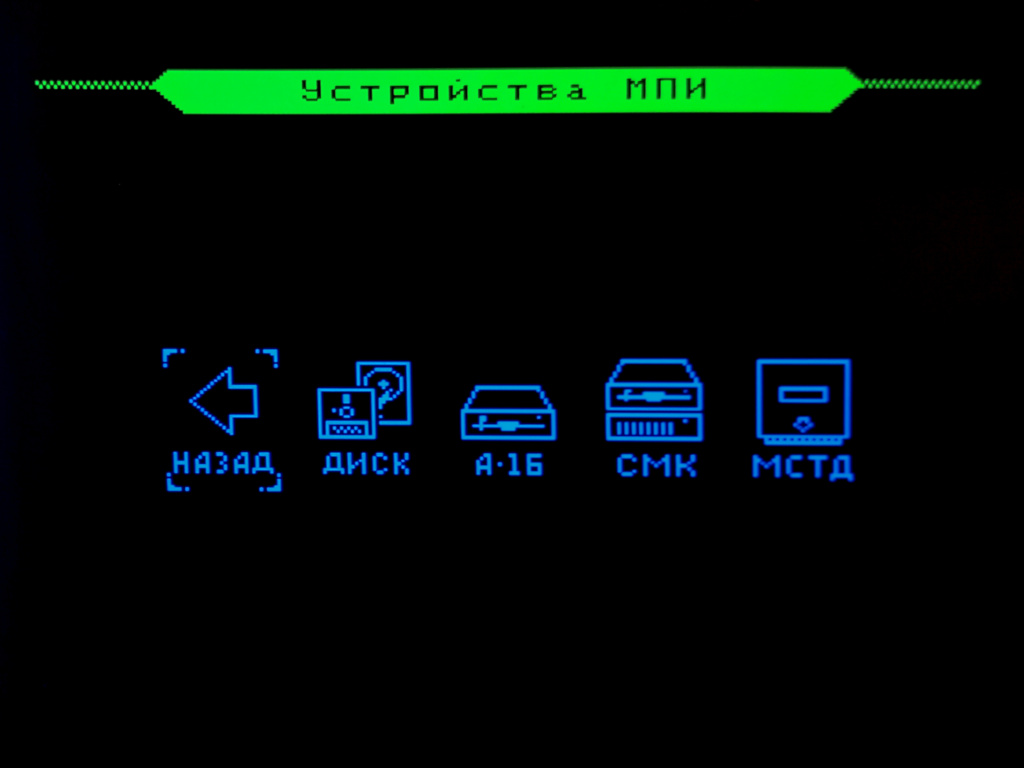

Управление контроллером осуществляется как из меню на экране БК, так и по WiFi из web интерфейса. Меню на экране БК вызывается в любой момент нажатием кнопки на контроллере.

Основные возможности контроллера:

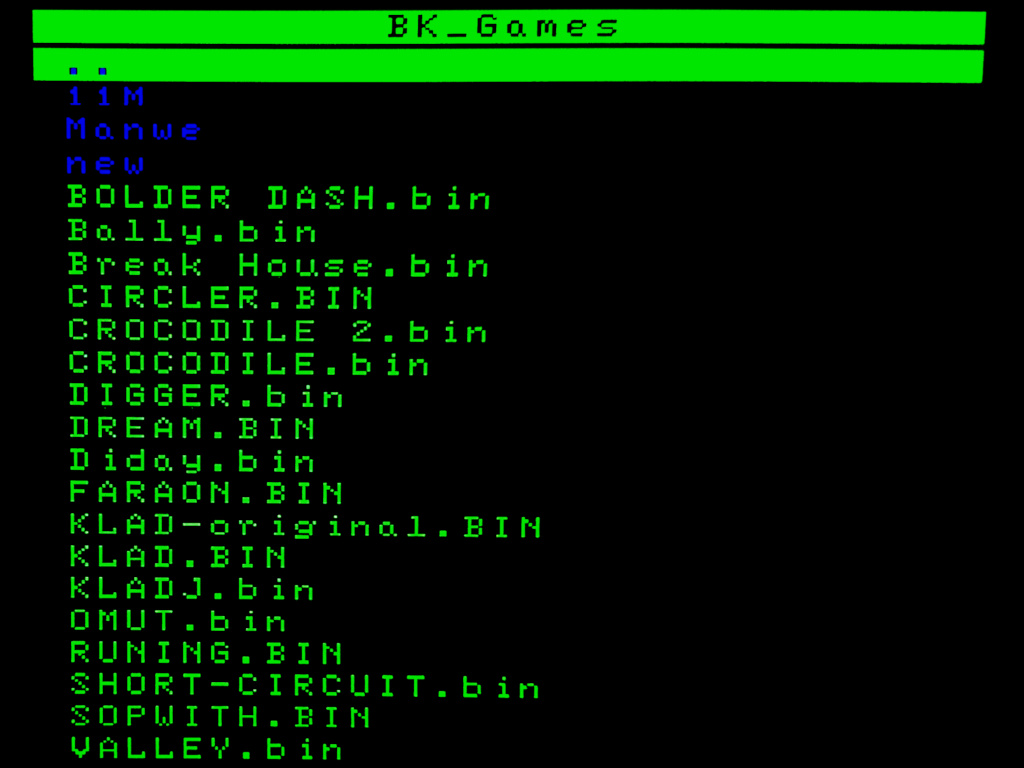

• Запуск с SD карты образов дискет/жестких дисков в форматах .BKD, .IMG, .HDI

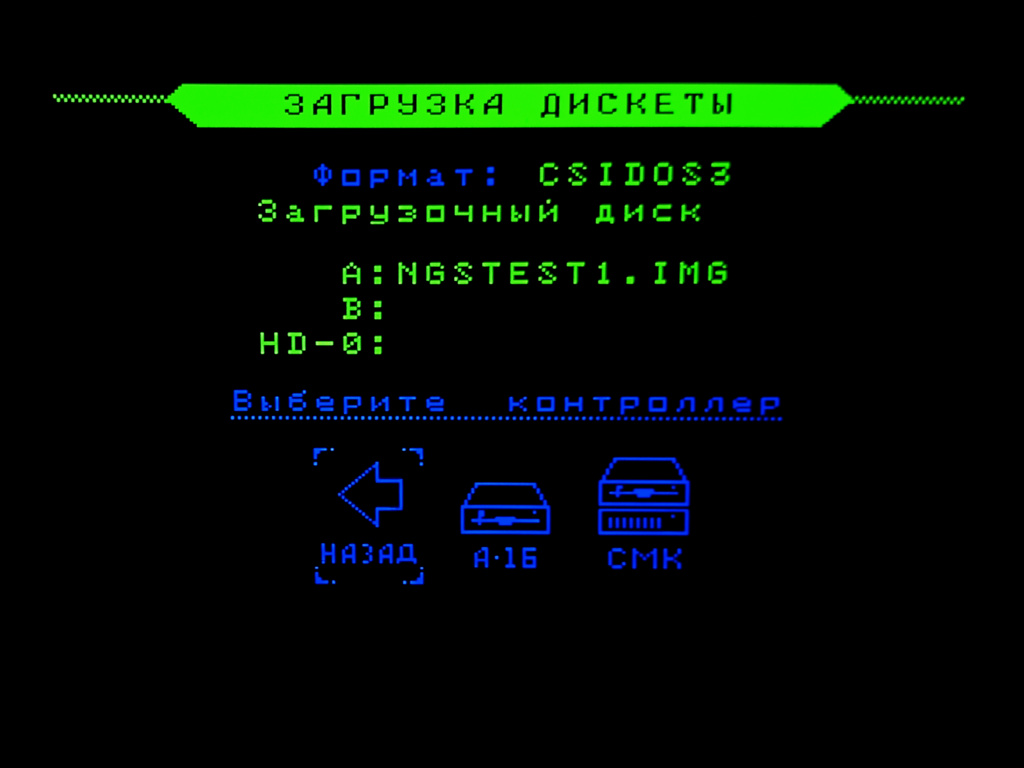

• Определение форматов дискет и, если требуется, автоматическая подстановка соответствующей загрузочной дискеты с ОС

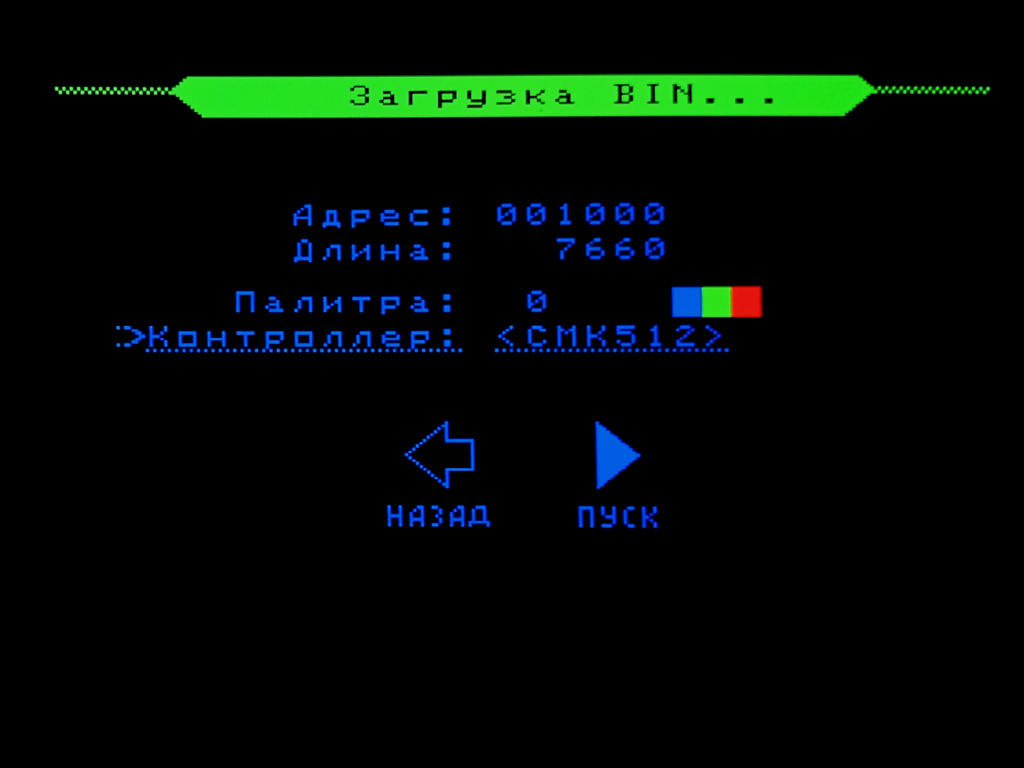

• Запуск с SD карты программ .BIN без записи в образы дисков, поддерживаются многофайловые программы
• Просмотр картинок в формате .BIN, на БК 11М - подбор палитры
• Загрузку и сохранение состояния БК в формате эмулятора GID (.MSF)
• Автоматически эмулирует отсутствующие микросхемы ПЗУ как для БК 0010 так и БК 0011М
• Запуск блока МСТД как для БК 0010 так и 0011М. Для 0010 - МСТД с Фокалом
• Эмуляцию контроллеров АльтПро СМК512 или А16 (расширенная память + диски)
• Эмуляцию сетевой платы ИРПС с выходом на последовательный порт
• Сигналы стробов для подключения звуковой платы Gryphon-Sound
• Автозапуск программ и образов при включении БК

Сетевые функции
--------------------

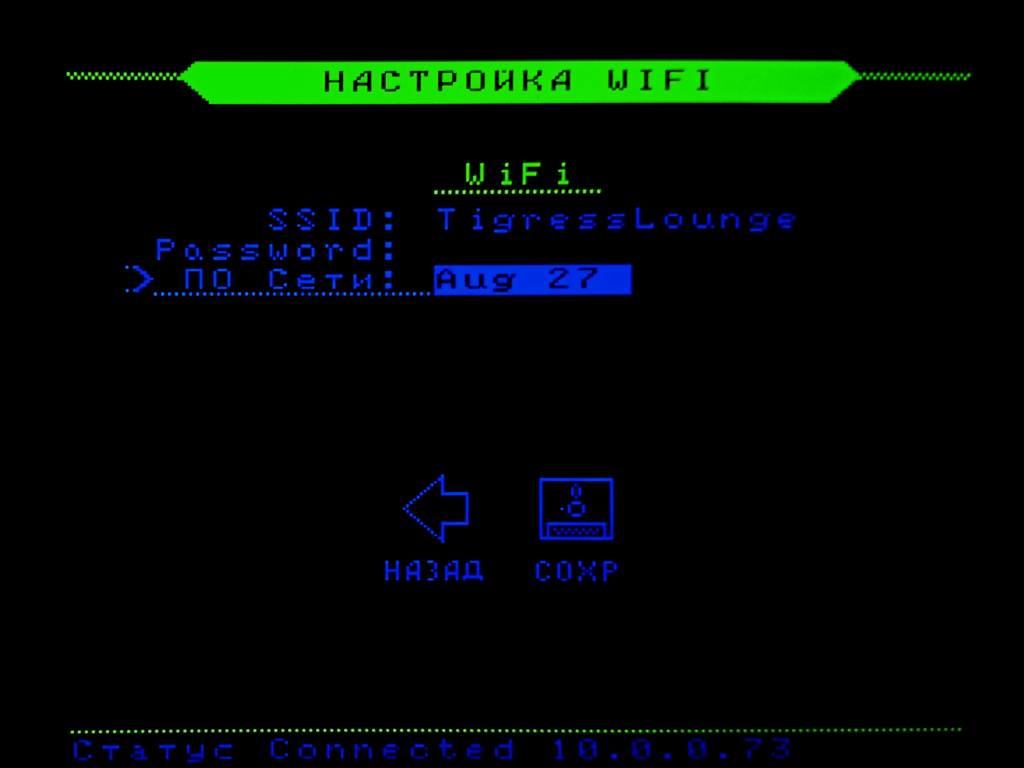

• Подключение к сети WiFi
• Управление БК через WEB интерфейс:
  • Быстрая загрузка и запуск файлов

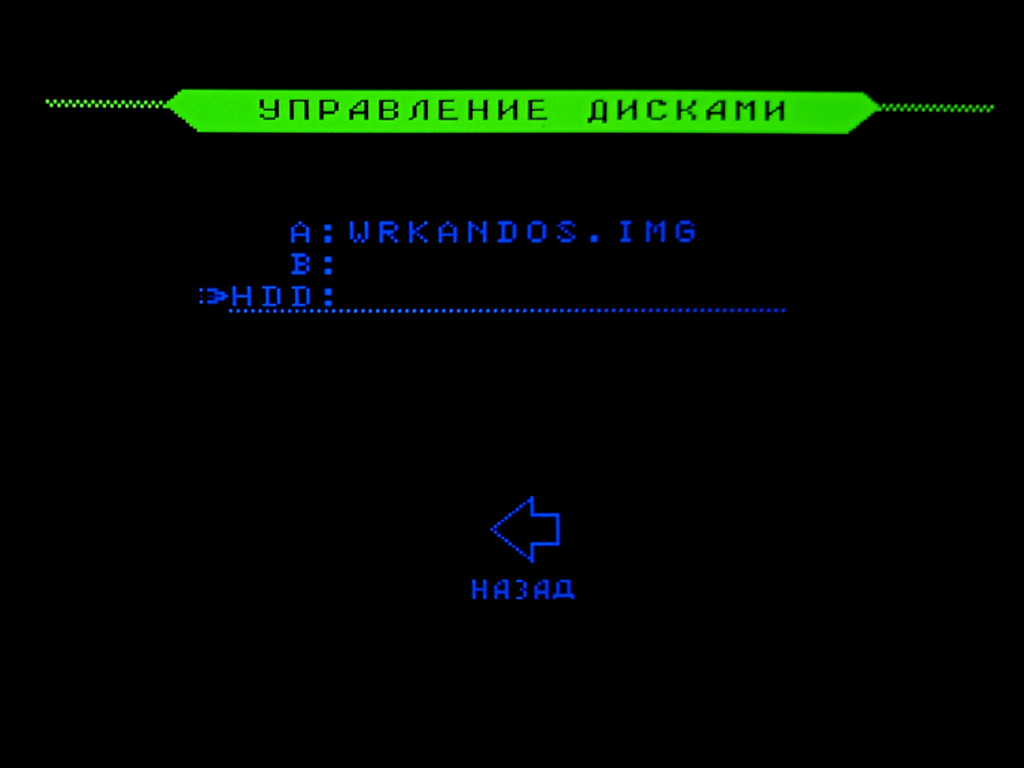

  • Управление образами дисков в дисководах без остановки БК
  • Запуск контроллеров, Бейсика, МСТД
  • Настройка ИРПС, Терминал ИРПС

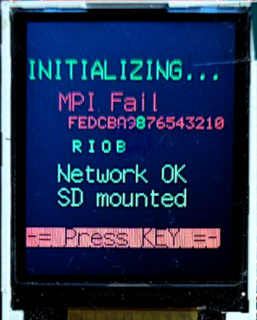

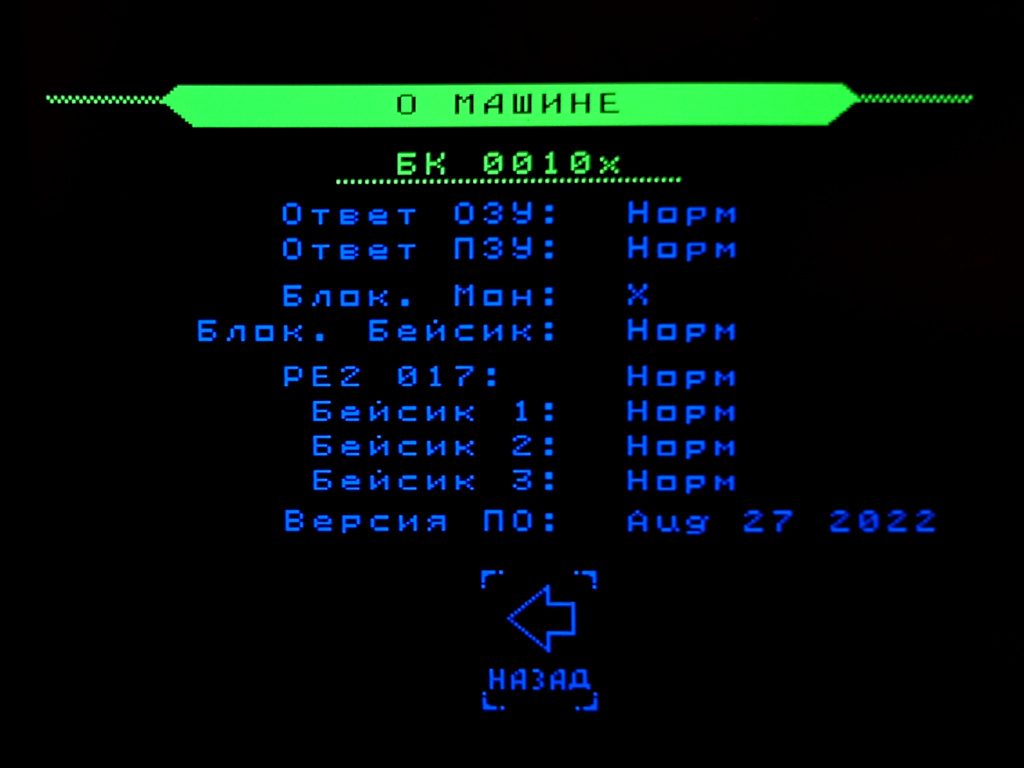

  • Результаты стартовой диагностики
• IP Модем для ИРПС (Telnet, IP BBS, etc...) Инструкция по команде "AT?"
• Заливку/чтение файлов на карте по WiFi (WebDav)
• REST API для интеграции со средой разработки на РС

ДЕМО web интерфейса для ознакомления.
Функции реального контроллера заменены демонстрационными заглушками.

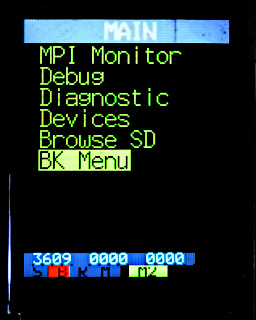

Ремонтные функции
--------------

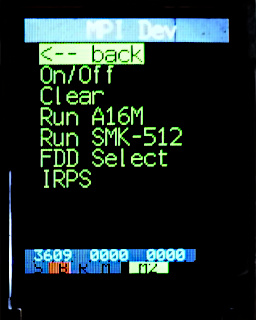

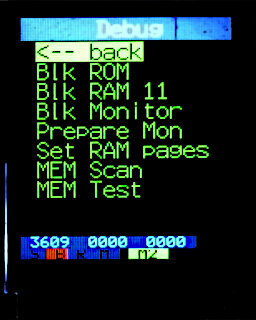

Доступны при подключении дополнительных дисплея и энкодера.

Позволяют:
• отслеживать состояние блокировок, страниц памяти, режимов АльтПро и контроллера

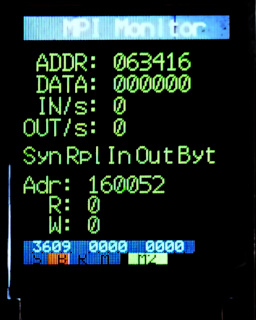

• отслеживать состояние шины МПИ (монитор шины)
• журнал обращений к шине

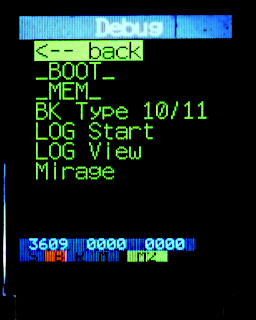

• производить отладку/диагностику/тесты:
  • принудительное включение блокировок
  • переключение страниц памяти БК 0011(М)
  • разные режимы загрузки

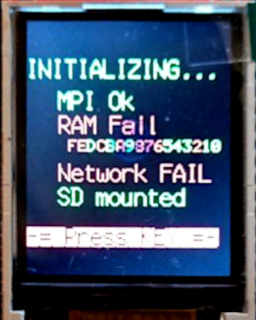

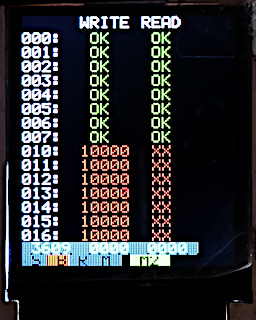

  • тесты ОЗУ
  • тесты ПЗУ

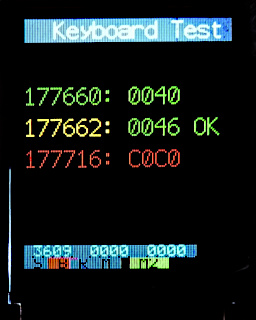

  • тест клавиатуры
  • и т.п.
• на плате дисплея имеется полноразмерный SD слот

Изестные проблемы
--------------------

К сожалению в данный момент:

• не работают демо "Good/Bad Apple"
• некорректно отображается палитровый эффект в демо "Однажды"
