Инструкции по самостоятельной сборке

Будте внимательны!!!
Хоть контроллер и БК и имеют некоторую устойчивость к ошибкам, тем не менее не правильные соединения, короткие замыкания и статическое электричество могут повредить оборудование.

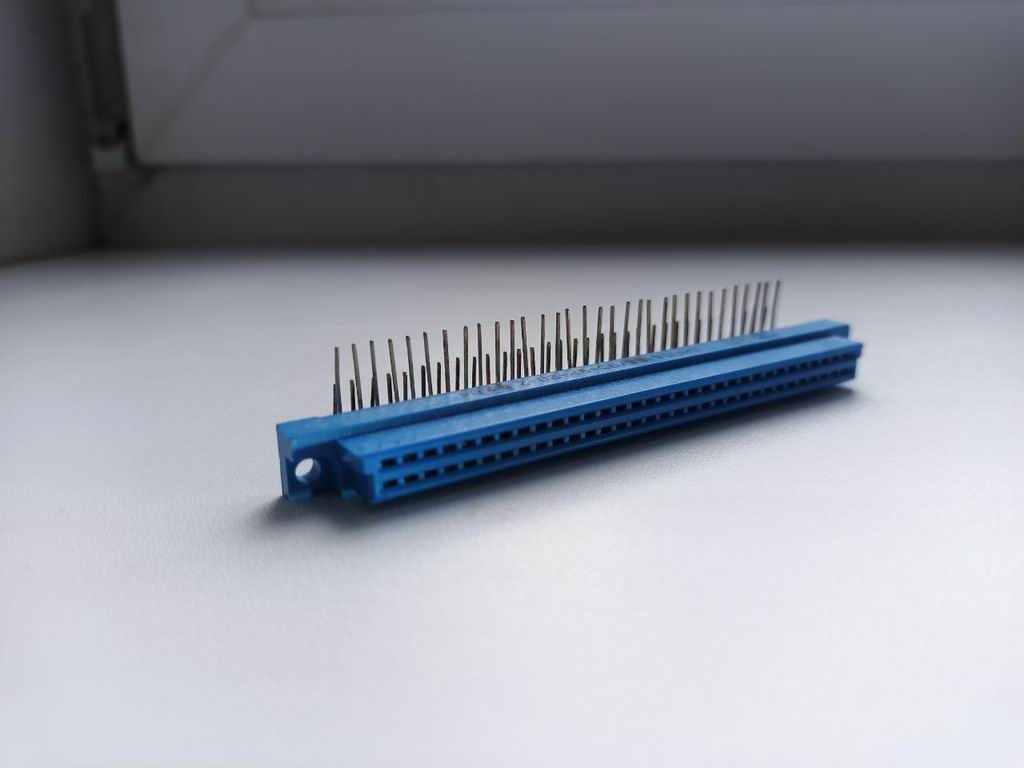

Установка разъема СНП58-64

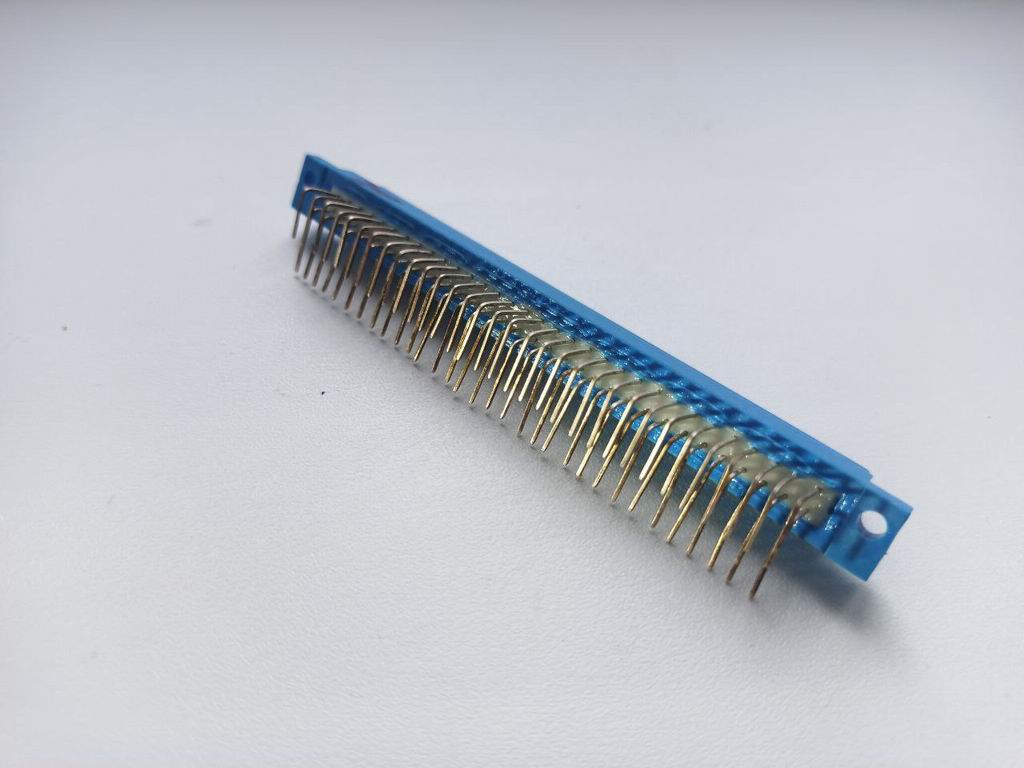

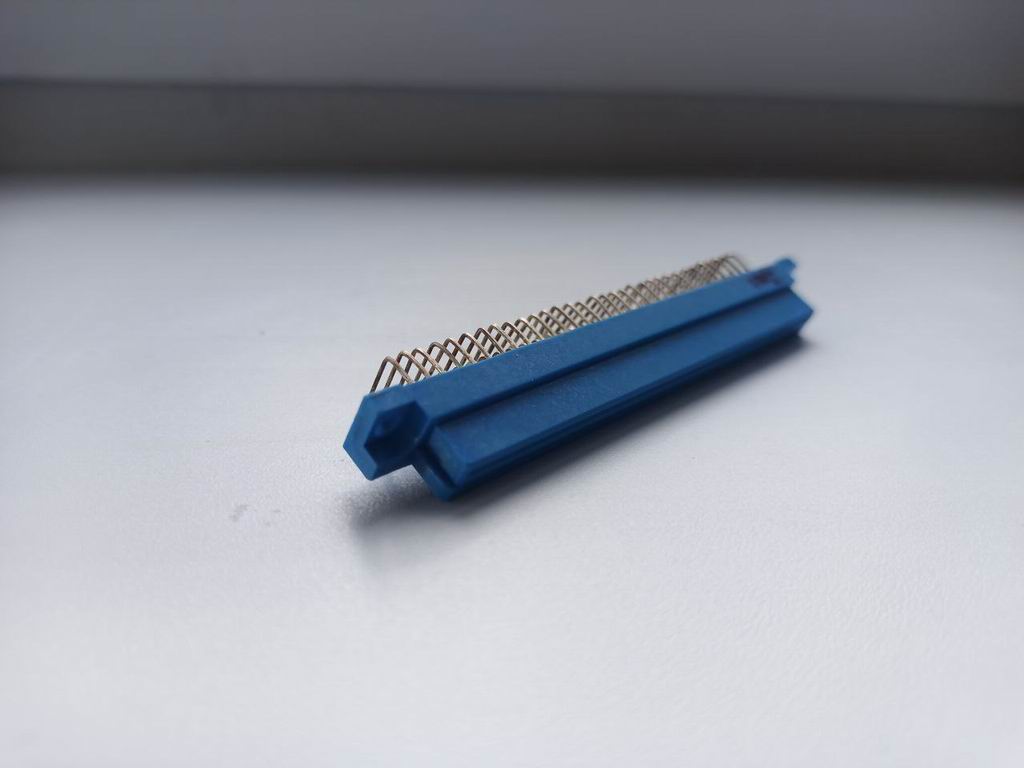

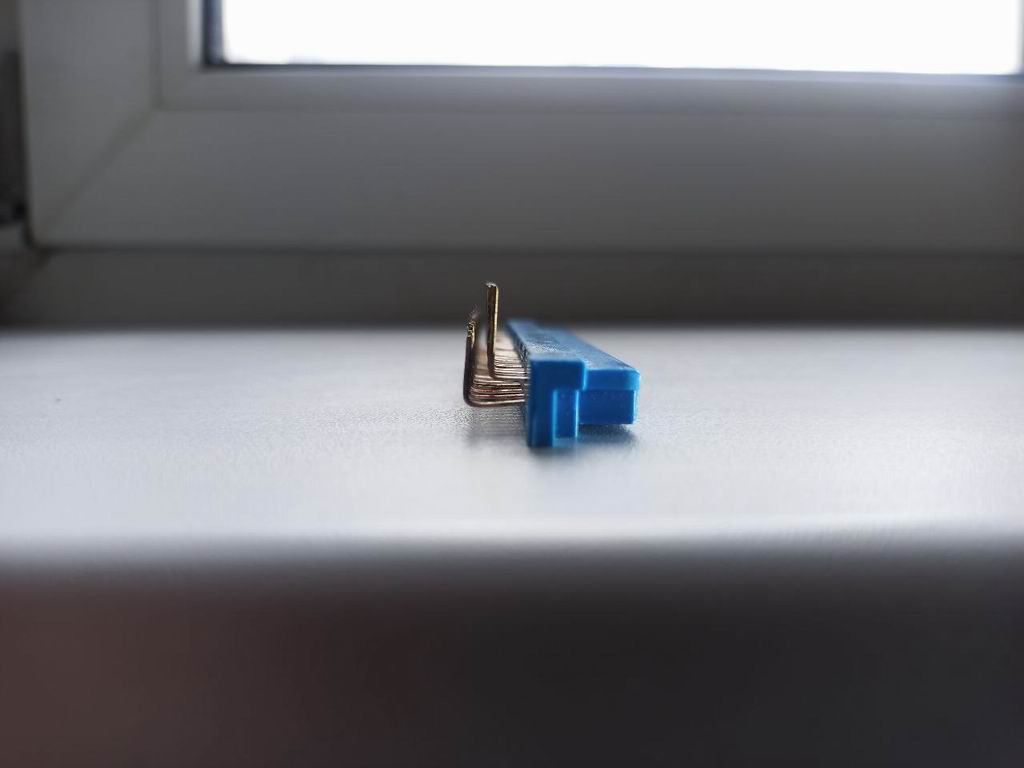

Согните выводы разъема СНП58 что бы они вставали в соответствующие отверстия на плате переходника. В качестве направляющей для гибки удобно использовать штангенциркуль, линейку, длинные ножницы.
Обратите внимание, что разъем устанавливается СВЕРХУ, а так же на нумерацию выводов что бы не установить разъем вверх ногами.

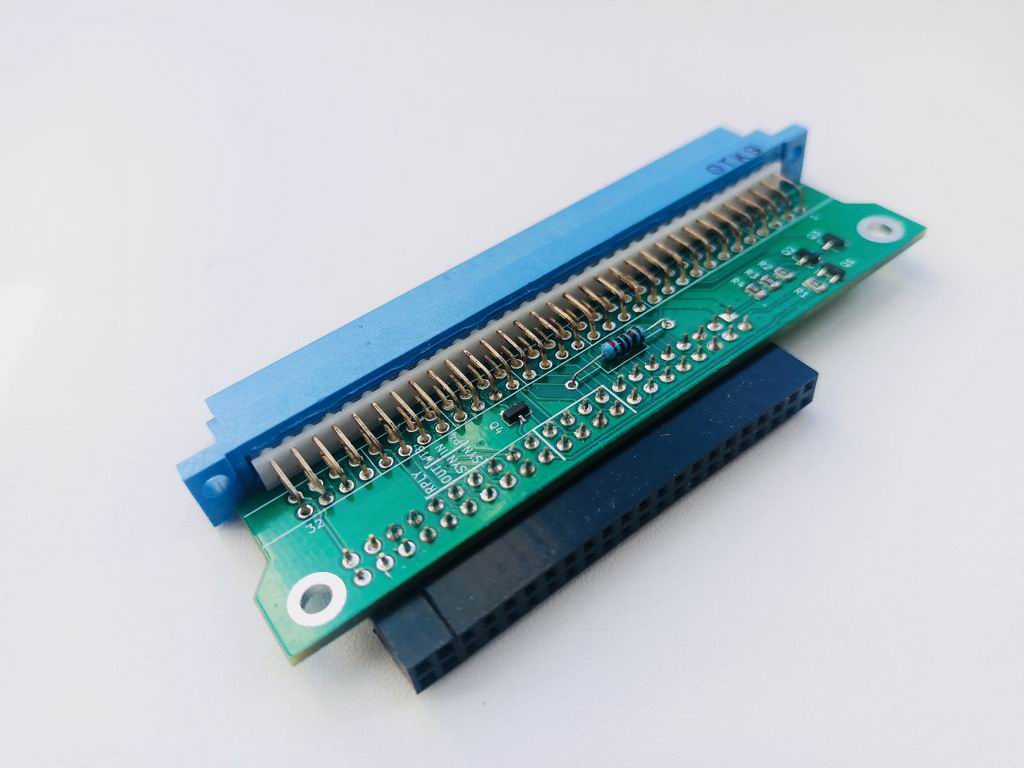

Припаяйте разъем на переходник, откусите лишние хвосты выводов, СМОЙТЕ ФЛЮС.

Установка разъема STM32

Разъем состоит из двух частей устанавливаемых встык.
Что бы разъемы нормально надевались на ответную часть боковые стенки на стыке "половинок" необходимо слегка подточить надфилем или шкуркой. Не стачивайте слишком много что бы не повредить крепление контактов. Перед установкой убедитесь что они надеваются на гребенку на плате STM32.
Обратите внимание, что разъем устанавливается СНИЗУ см. фото.
Припаяйте разъем на переходник, СМОЙТЕ ФЛЮС.

Подключение SD слота

Если у вас нет сетевого модуля со встроеным SD слотом - необходимо подключить отдельный SD слот. Имеются следующие варианты:

• Использовать SD слот на модуле дисплея
• Отдельный модуль с SD слотом
• Доработка платы основного микроконтроллера для использования существующего SD слота

Будте внимательны На разных SD модулях контакты могут быть в разном порядке. Подключать в соответствии с маркировкой контактов по схеме.

SD слот на модуле дисплея

Подключите модуль в соответствии со схемой
Cигналы для SD карты дублируются: присутствуют как на двухрядном разъеме, так и на разъеме LCD.

Отдельный модуль с SD слотом

Подходят модули с возможностью подключиться к карте памяти напрямую. Например:

Micro SD TF Card Board Card Interface Adapter
https://www.aliexpress.com/item/32791255542.html

Micro SD Card Shield For WeMos D1 Mini
https://www.aliexpress.com/item/32739966490.html

Подключите модуль в соответствии со схемой
Cигналы для SD карты дублируются: присутствуют как на двухрядном разъеме, так и на разъеме LCD.

Дисплей и энкодер

Дисплей (со встроеным SD слотом):

https://www.aliexpress.com/item/1005001612379136.html
нужен красный который со львом

Энкодер:
https://www.aliexpress.com/item/1005002576152505.html

Подключите модули в соответствии со схемой
