1. Убедитесь в работоспособности вашего БК.
2. Соедините модули контроллера и подключите к разъему МПИ:
3. Включите БК: На экране должна появиться заставка контроллера и главное меню
4. На экране БК зайдите в меню контроллера на страницу "Настр"->"Инфо". Если в графе "Блок. Мон", "Блок. Бейсик" либо "Ответ ОЗУ" стоит "Х" - прочитайте раздел "Доработки БК"
Если на БК 0010 при включении ооооооочень медленно очищается экран и оооочень медленно / не полностью рисуется меню - см Исправление сигнала RPLY на некоторых БК 0010(01)
5. Настройте WiFi.
Контроллер готов к работе!
Контроллер готов к работе "из коробки", однако для хранения программ и образов дисков требуется установить SD карту в слот сетевой карты, либо в слот который вы установили самостоятельно.
Совместимость SD карт тестируется. Должны работать карты размером до 32Гб как старые, так и SDHC. SDXC не поддерживаются. Поддерживается FAT, FAT32 Скачайте и разверните в корень SD карты следующий архив: BK_SD.zip Содержимое архива BK_OS - загрузочные дискеты для разных ОС (автоматически подставляются из этой папки) BK_MSF_TPL - шаблоны для сохранения состояния БК в формате эмулятора GID BK_Test - тесты БК BK_Tools - полезные утилиты BK_IRPS - терминалы для работы с ИРПС
Соединение с WiFi сетью может быть настроено двумя способами:
1. После включения контроллер выполняет попытку соединения с сетью и, если попытка не удалась, - через 15-30 секунд запускается точка доступа "GryphonMPI", пароль "BK0010ap". Подключитесь к этой сети и зайдите браузером на http://192.168.4.1/ В разделе "Настройка" задайте параметры WiFi, нажмите "Сохранить"
2. Параметры WiFi могут быть настроены в меню на экране БК в разделе "Настройка" - "WiFi".
После соединения контроллер запрашивает автоматическую конфигурацию по DHCP. Полученый адрес отображается в меню на экране БК в разделе "СЕТЬ", либо "Настройка" - "WiFi"
Если сетевая плата не определяется - проверьте коректность подключения, попробуйте выполнить обновление прошивки сетевой платы.
Если на БК 0010 при включении ооооооочень медленно очищается экран и оооочень медленно / не полностью рисуется меню - см Исправление сигнала RPLY на некоторых БК 0010(01)
На странице "Настр"->"Инфо" на экране БК а так же на странице "О машине" в web интерфейсе отображаются результаты стартовой диагностики БК. В некоторых случаях желательно сделать доработку БК для полноценного использования всех возможностей контроллера.
"Блок. Мон" - см "Вход отключения ПЗУ Монитора" "Блок. Бейсик" - в разработке "Ответ ОЗУ" - см "Исправление сигнала RPLY"
Позволяет подачей сигнала на контакт В1 (БК 0010*) или В6 (БК 0011(М)) разъема МПИ отключать микросхему ПЗУ Монитора.
Необходимость доработки можно определить в меню контроллера Gryphon MPI на экране БК ("Настр"->"Инфо") или на Веб странице в разделе "Инфо". Если строчка "Блок. Мон" показывает "Х" - функция отсутствует и рекомендуется доработать БК.
Для нормальной работы самого контроллера функция не требуется,
однако дисковые контроллеры БК такие как "СМК-512" "А-16" для полноценной работы требуют отключаемого ПЗУ монитора.
Эти устройства когда-то исторически были так спроектированы.
Также на БК 0010 отключение ПЗУ Монитора позволяет перенаправить чтение с кассеты на SD карту
В более поздних версиях БК данная функция реализована "с завода", так что фактически доработка является частичным апгрейдом старой платы до более новой.
Доработка не нарушает работы БК без контроллера
Если не сделать доработку: - в контроллерах СМК512 и А16 _могут_ быть проблемы у программ работающих с дополнительной памятью - в БК 0010 будет недоступна эмуляция магнитофона
Описание доработки см. ниже, а так же Maxiol.com: Доработки БК-0010 БК-0011М
Маркировка микросхем ПЗУ Монитора: Для БК 0010* - микросхема 1801РЕ2 017 Для БК 0011 - микросхема 1801РЕ2 201 Для БК 0011М - микросхема 1801РЕ2 324
Как альтернатива вы можете совсем отключить ПЗУ Монитора или вынуть его из панельки - контроллер Gryphon MPI его автоматически заменит и будет подключать при необходимости. Но без контроллера машина загружаться не будет
Встречается несколько разновидностей плат БК 0010, однако доработка для них выполняется аналогично. Ниже описана доработка для наиболее часто встречающихся плат, ориентруйтесь по фото.
Подробнее о разновидностях плат можно почитать на forum.maxiol.com

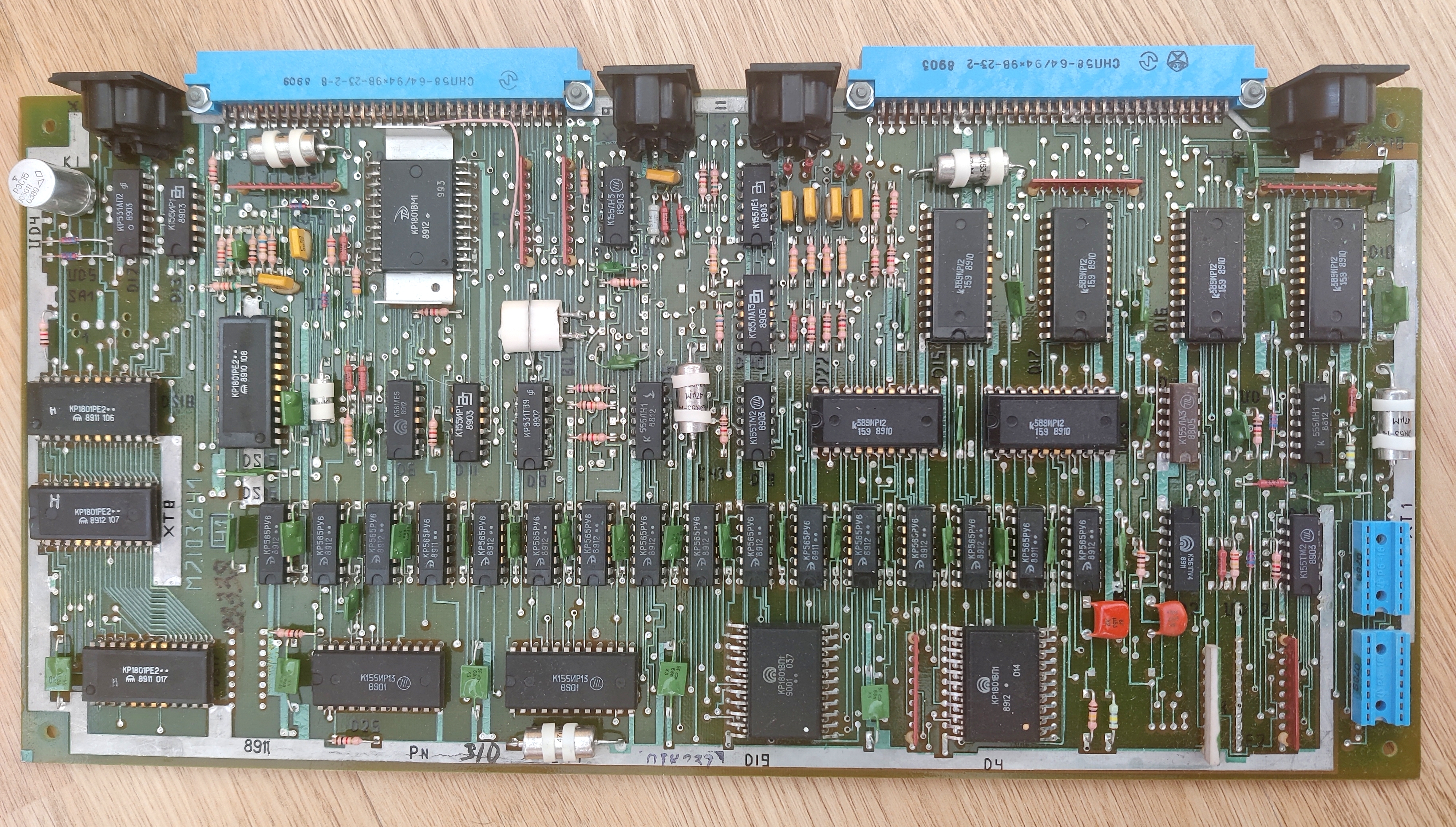

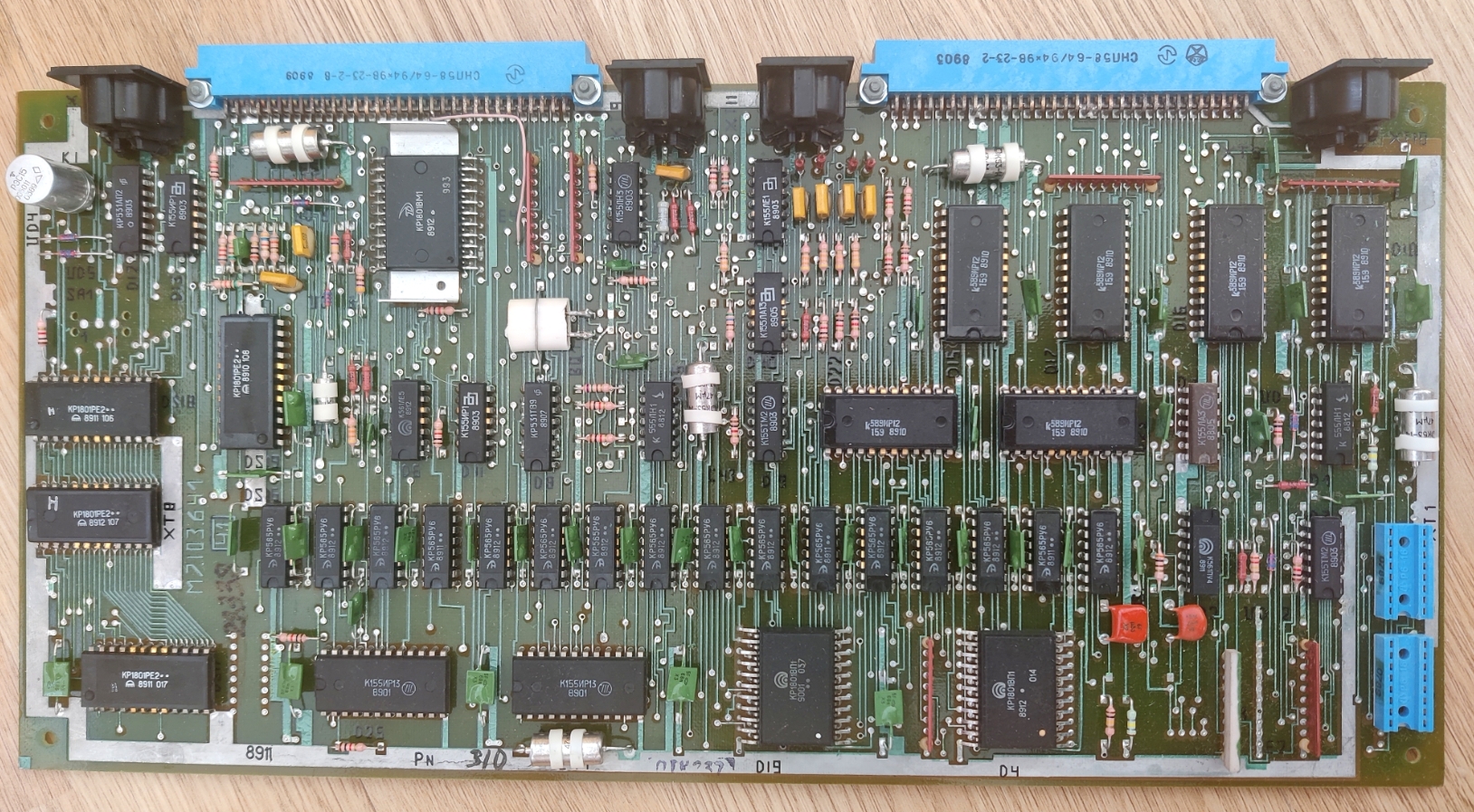

Общий вид платы представлен на фото №1-2. Плата бывает как "зеленая" с маской, так и "белая" без маски. На плате могут присутствовать заводские провода-перемычки (красные провода на последнем фото) - это нормально.

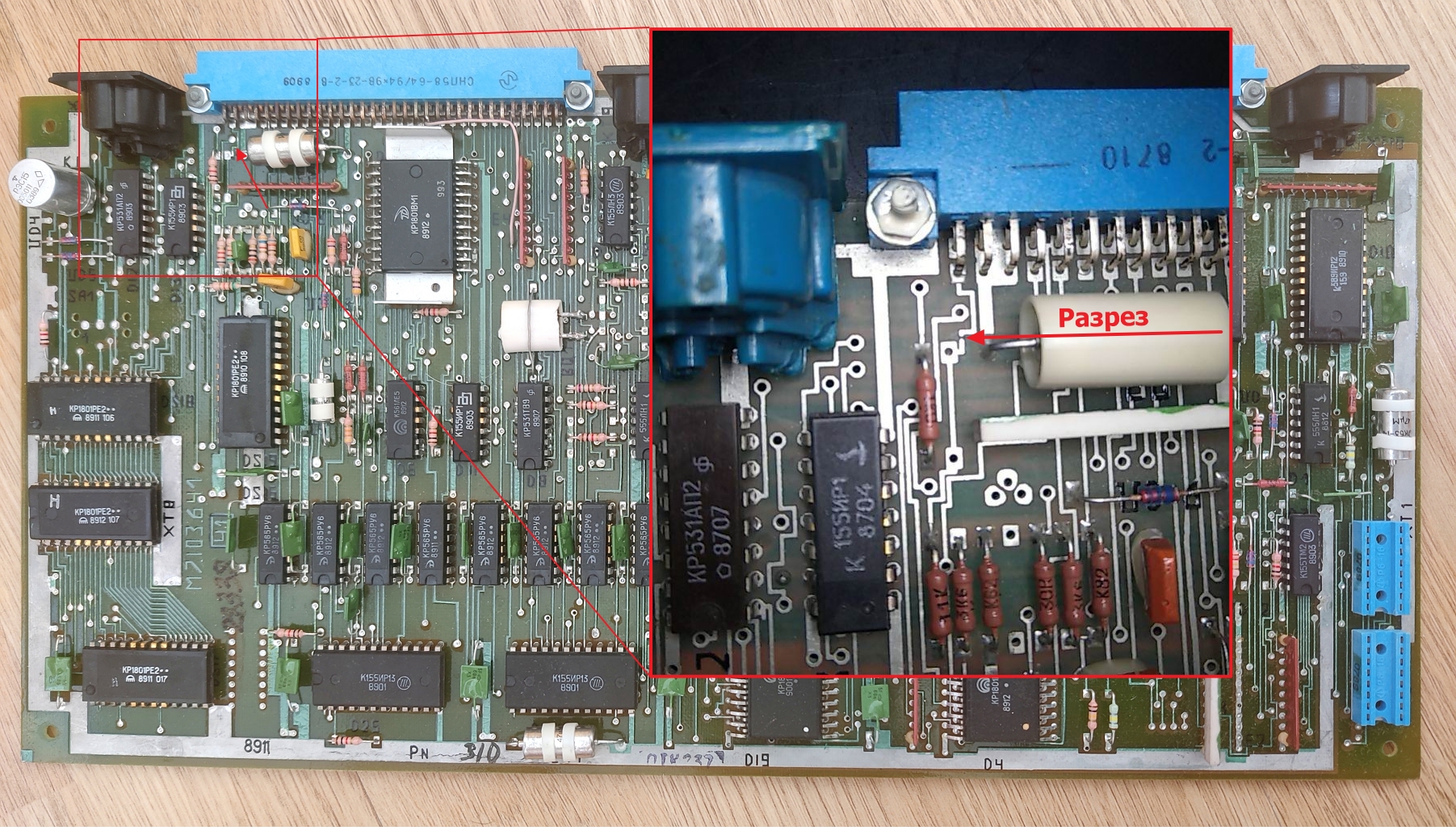

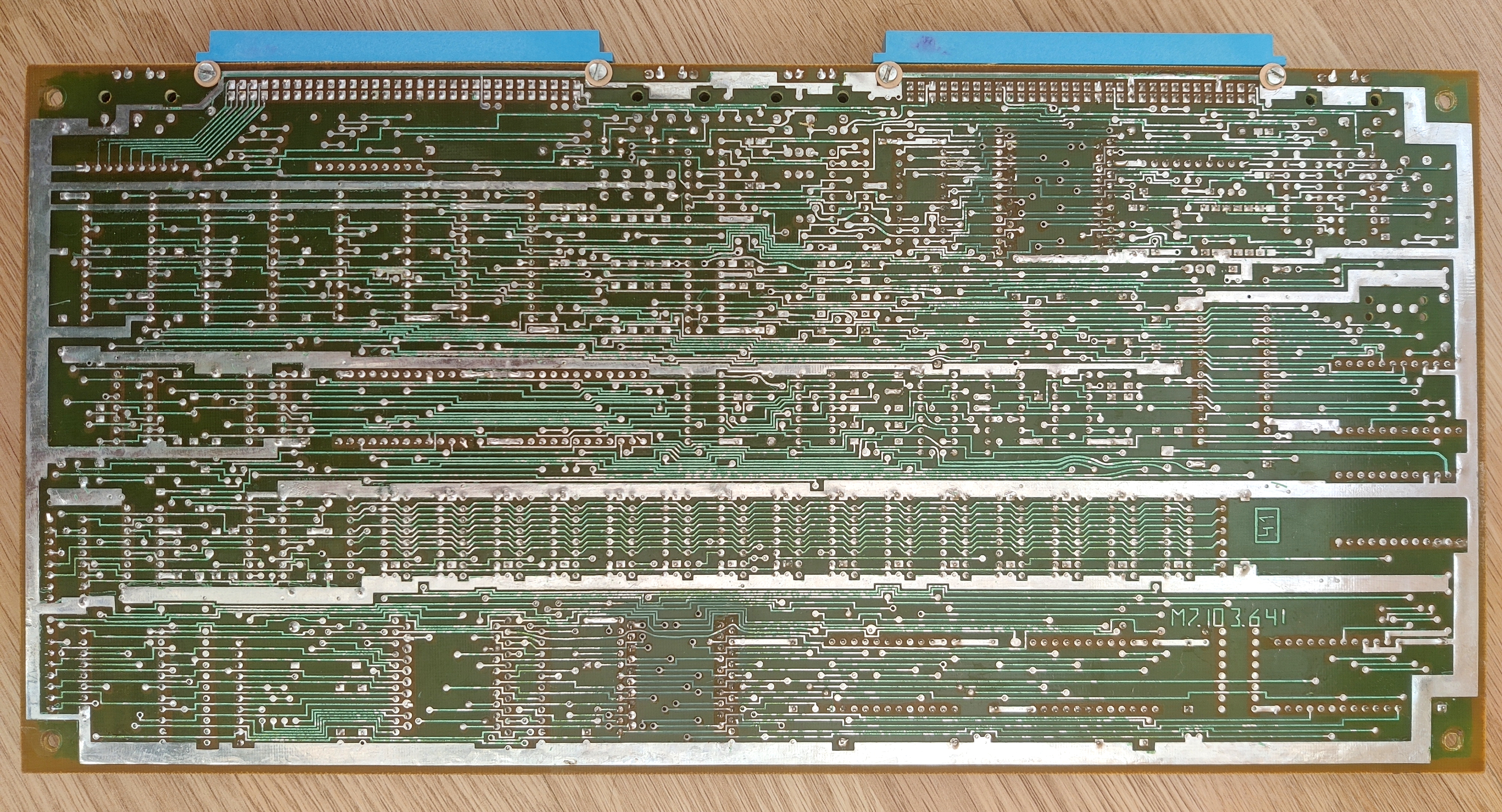

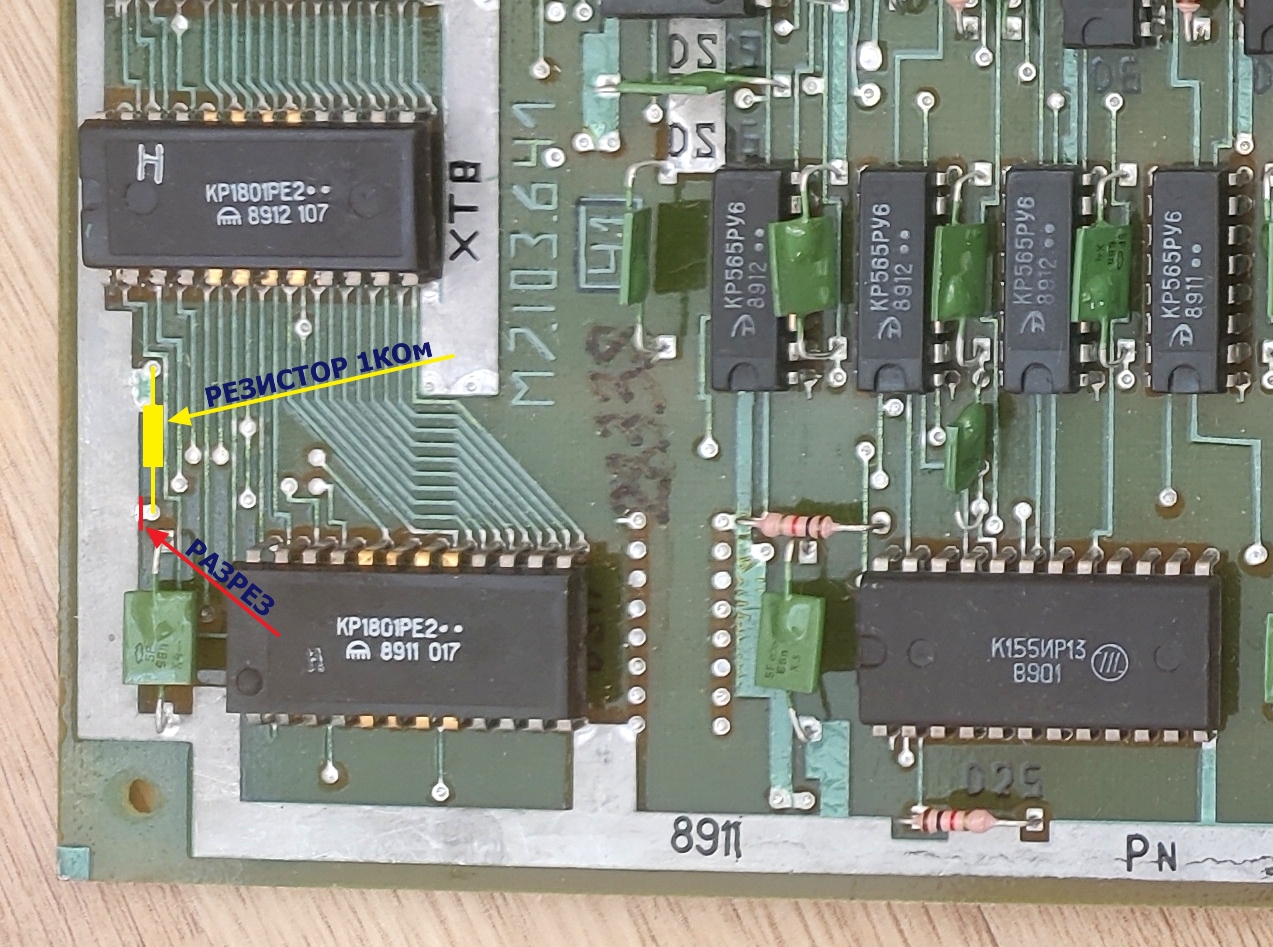

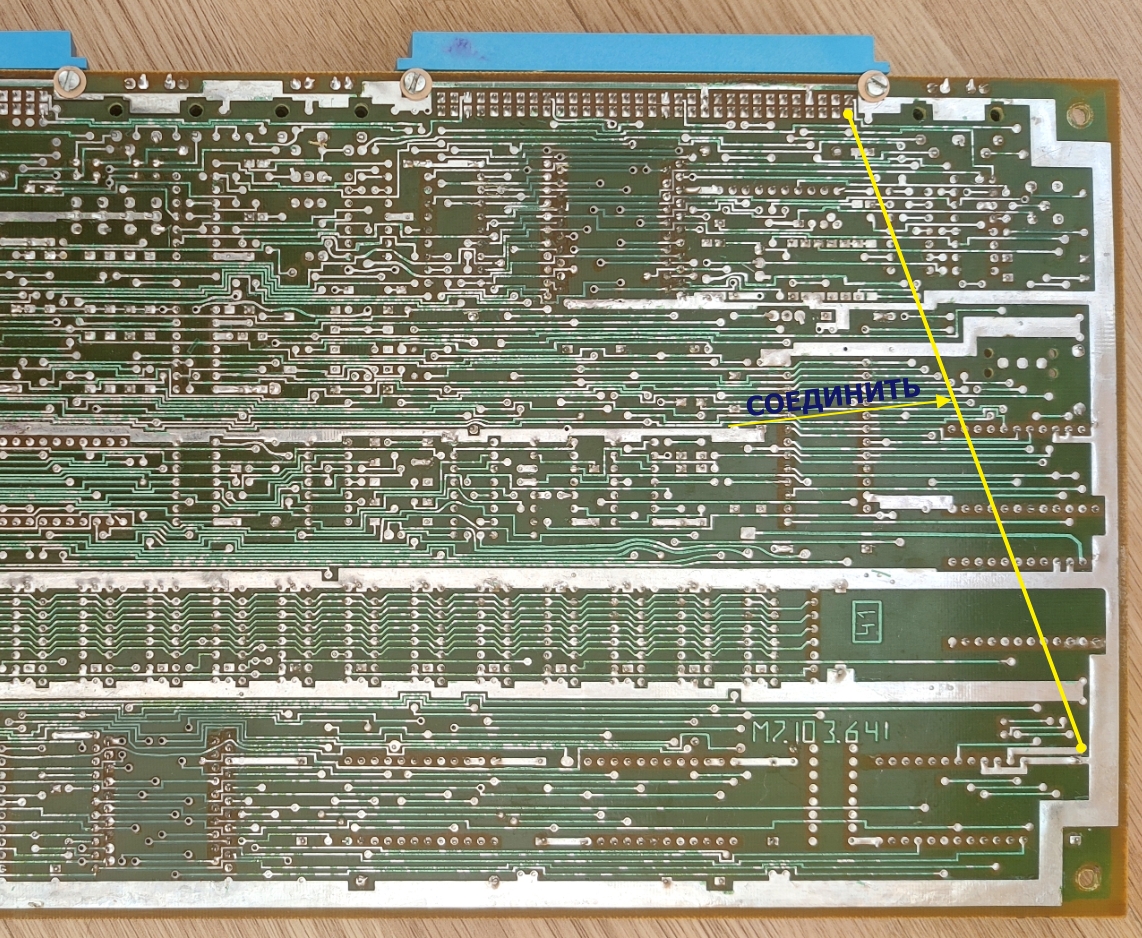

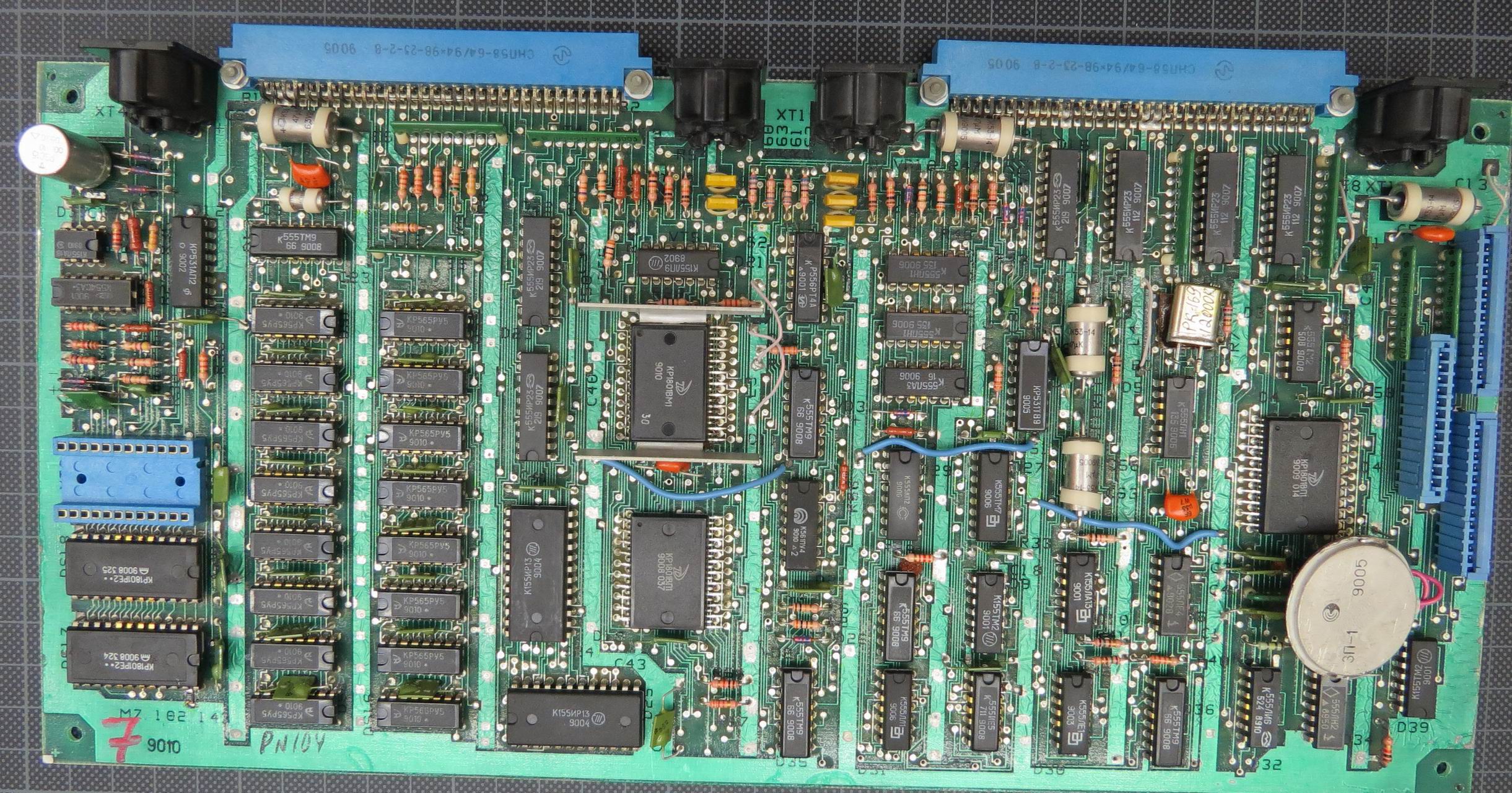

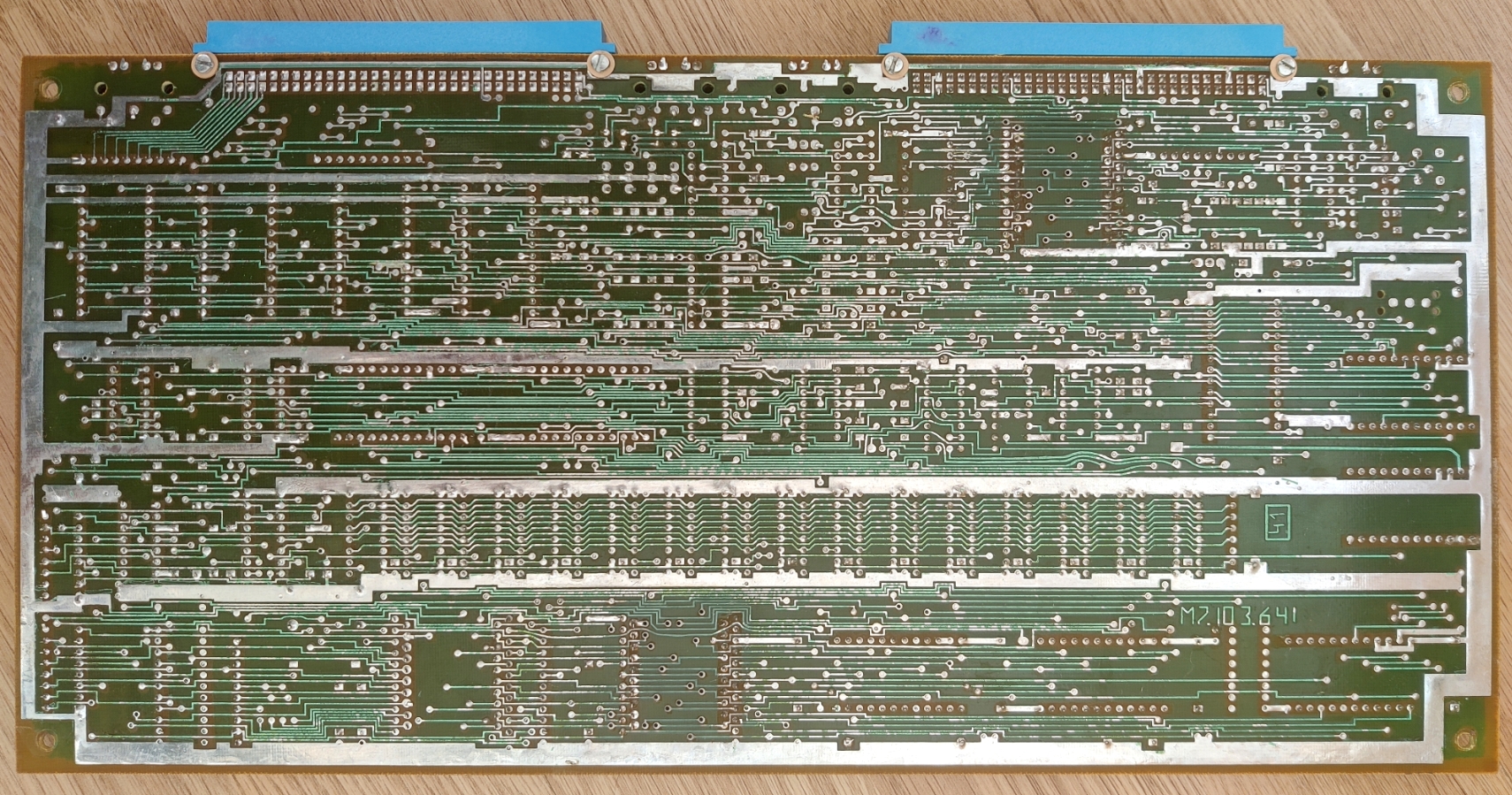

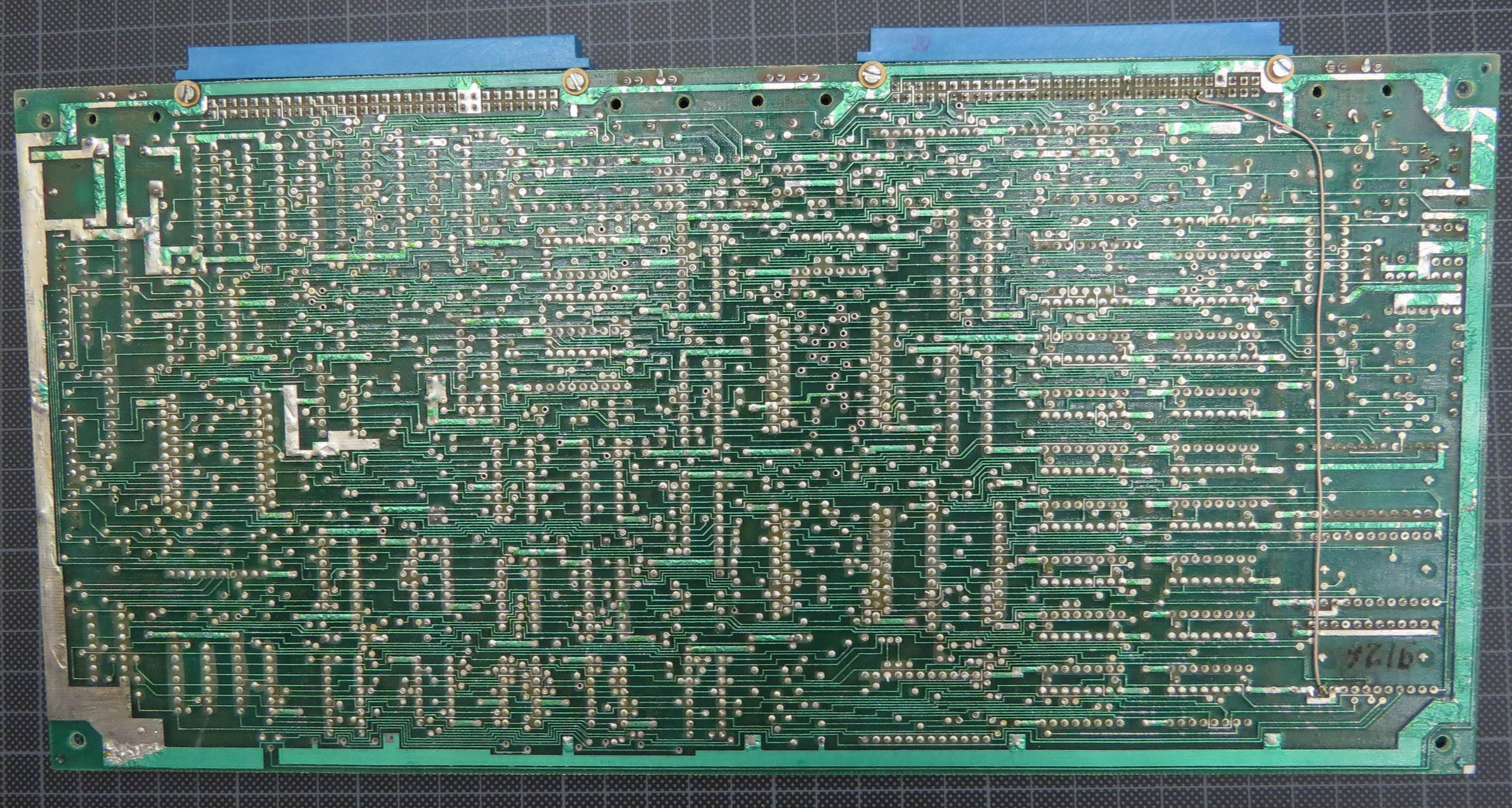

На фото: 1,2 - детальное фото дорабатываемой платы 3 - пример доработки на верхней стороне (разрез) 4 - места доработки на нижней стороне отмечены стрелками 5 - пример доработи на нижней стороне: см резистор справа вверху и белый провод.
Спасибо @Tehnik29 за фото доработки.
При использовании просьба оставлять ссылку на исходный материал.

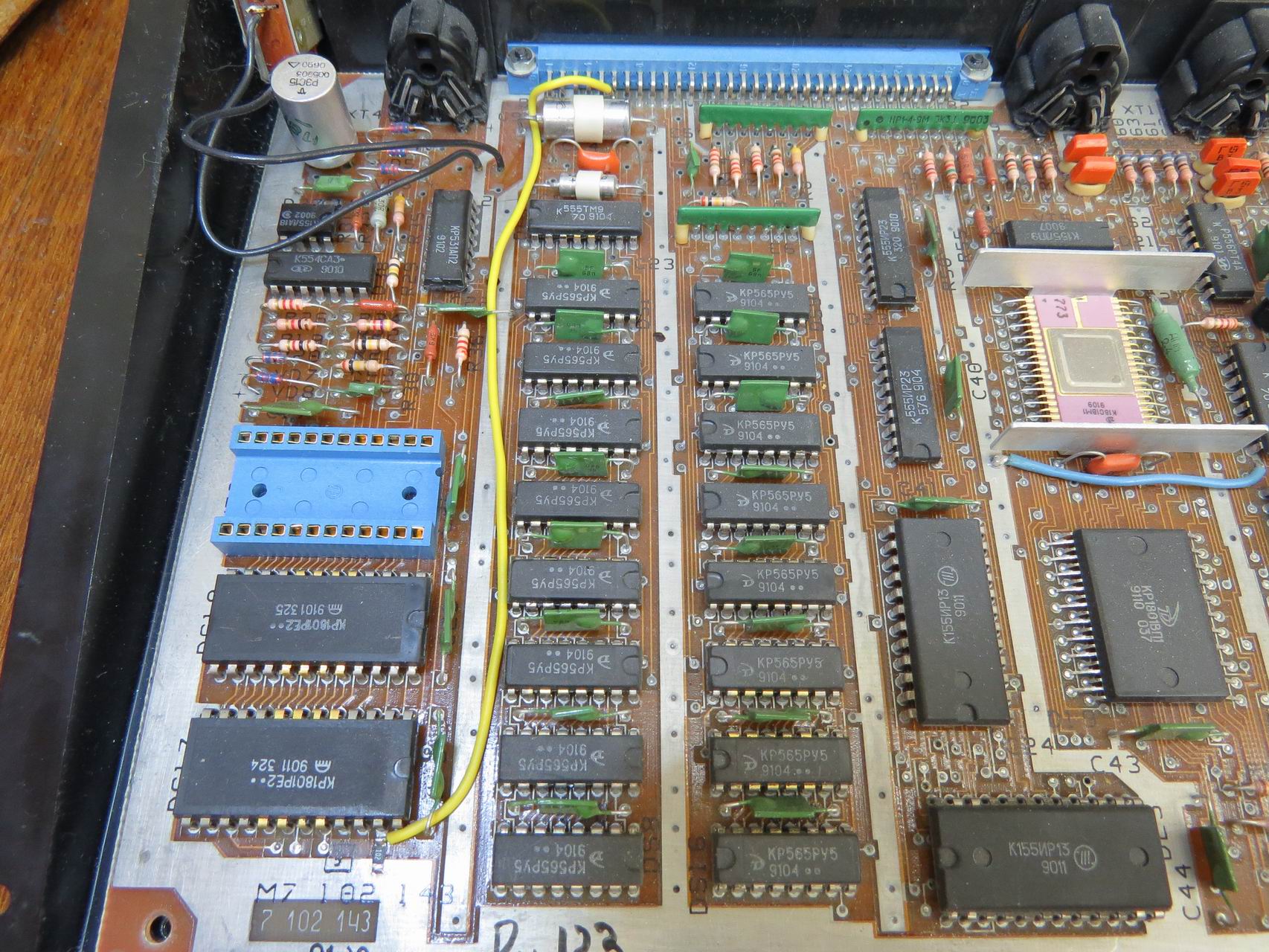

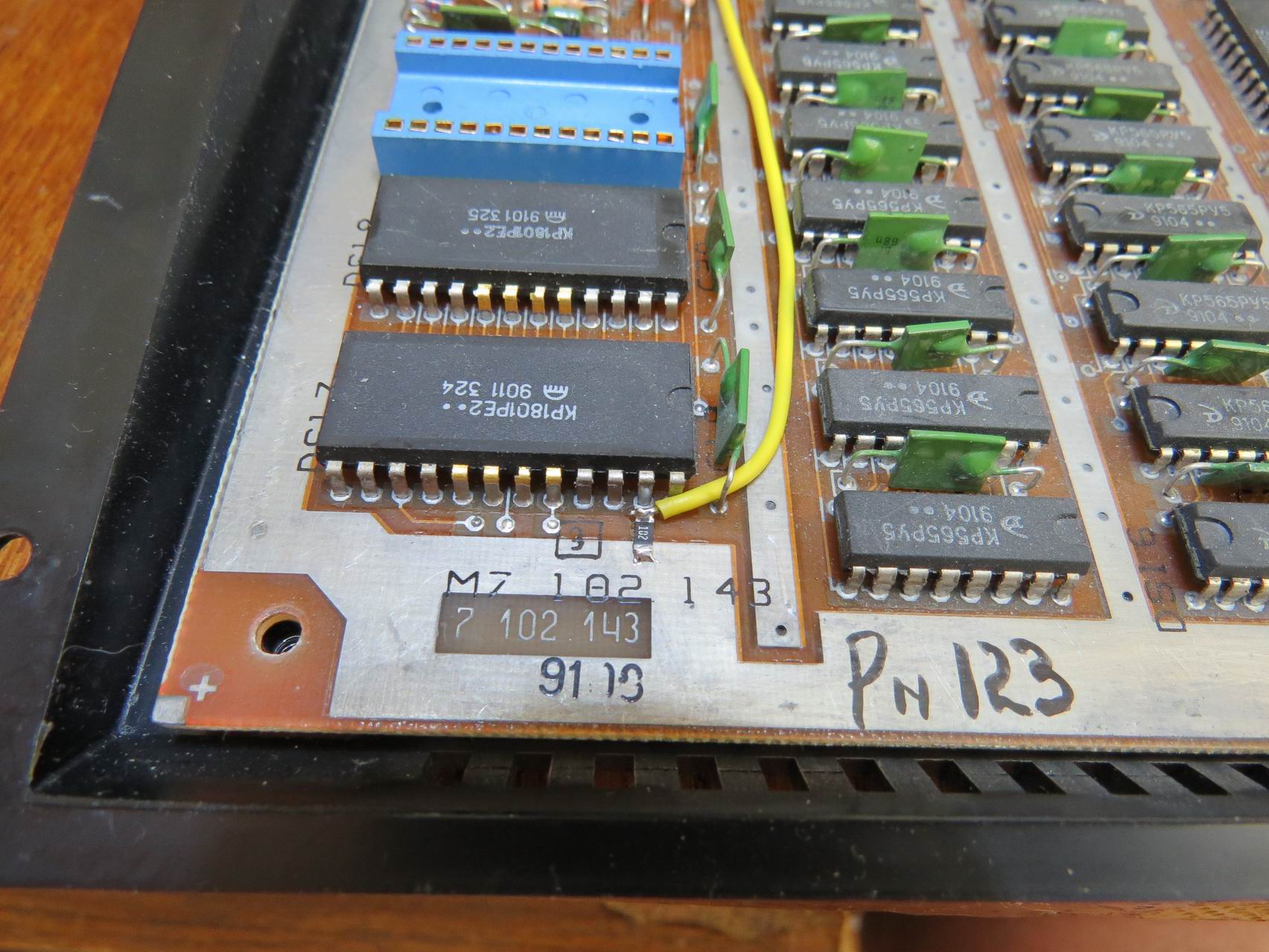

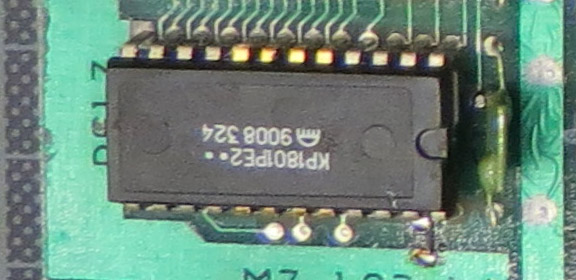

Доработка аналогична БК 0010, но используется контакт Б6 МПИ. На верхней стороне платы разрезается проводник к выводу 23 микросхемы 1801РЕ2 324. В разрез устанавливается резистор 1КОм. Затем вывод 23 соединяется с контактом Б6 разъема МПИ.
Фото доработки взяты с Maxiol.com: Доработки БК-0010 БК-0011М
Доработка необходима если меню очень медленно или не полностью рисуется.
Доработка желательна если в меню контроллера Gryphon MPI на странице "Инфо" в графе "Ответ ОЗУ" стоит "X".

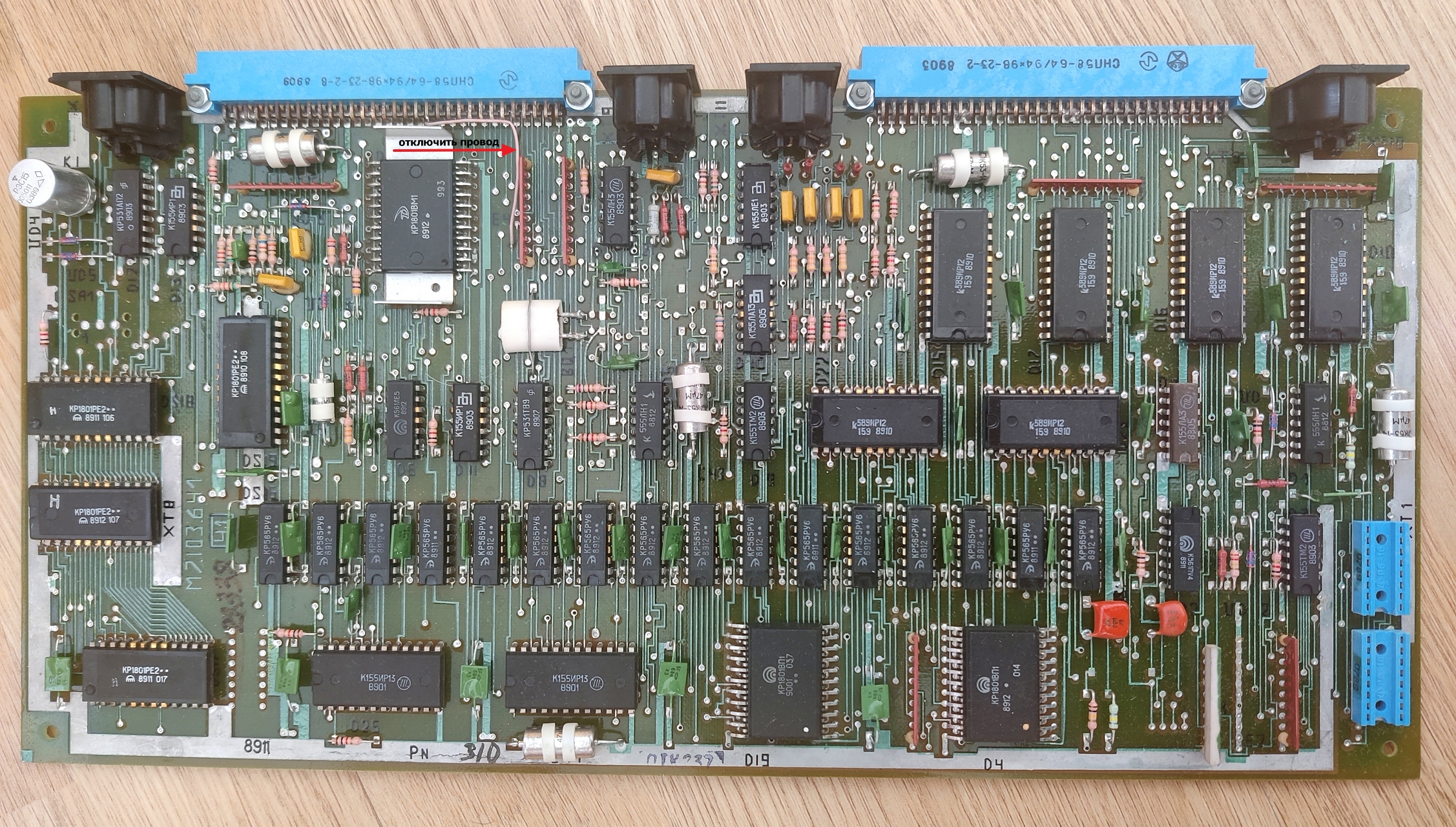

Если у Вас на верхней стороне платы присутствует провод к выводу В20 разъема МПИ как на фото:
- удалите указанный провод на верхней стороне платы

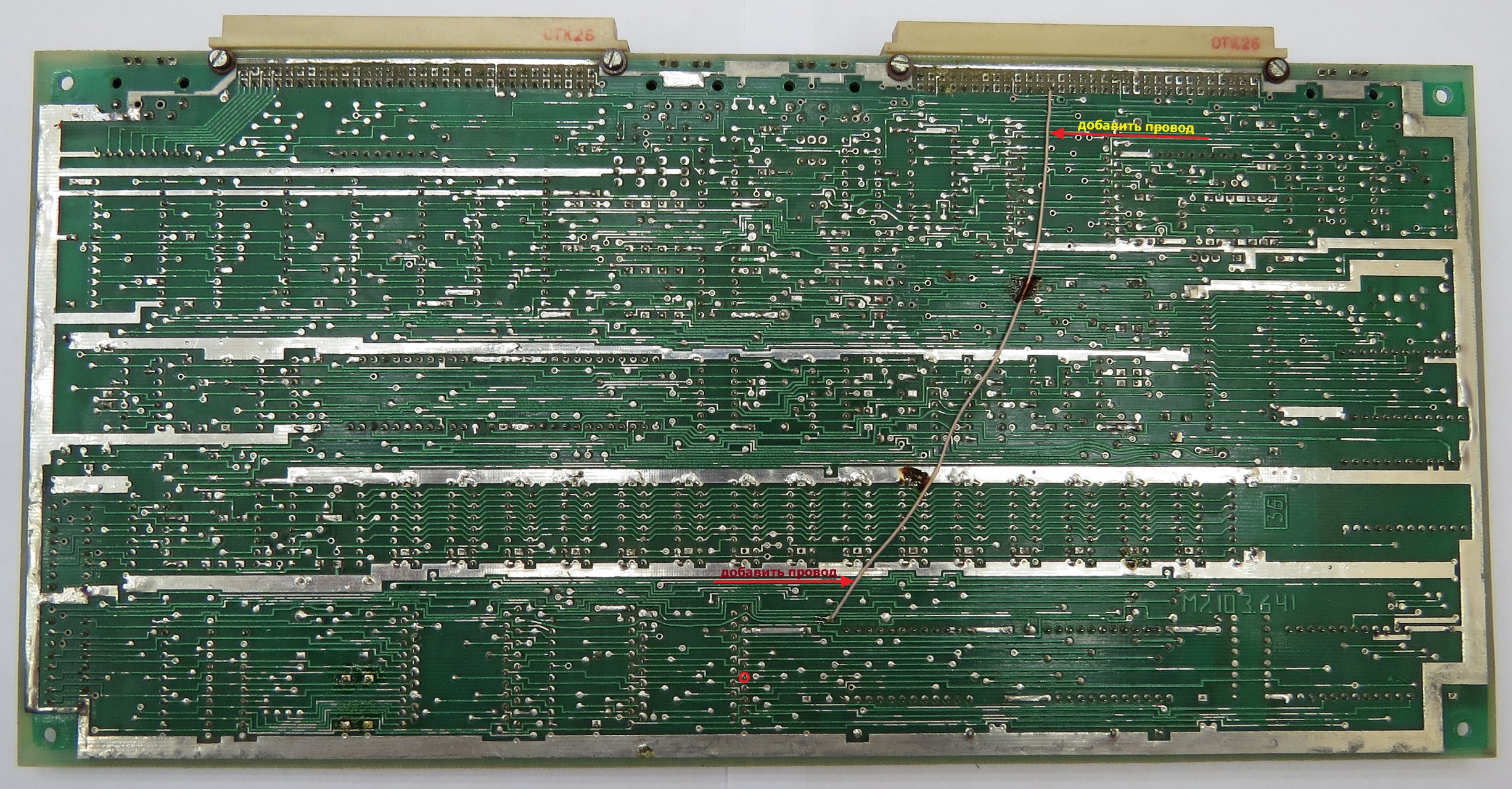

- соедините проводом контакты на нижней стороне платы как на фото №2 (пример как это делали на заводе).
Это не обязательно, но улучшит работу контроллера.
Данная модификация не влияет на работу БК без контроллера. Каких либо несовместимостей с другими контроллерами на данный момент обнаружить не удалось.
При использовании просьба оставлять ссылку на исходный материал.
